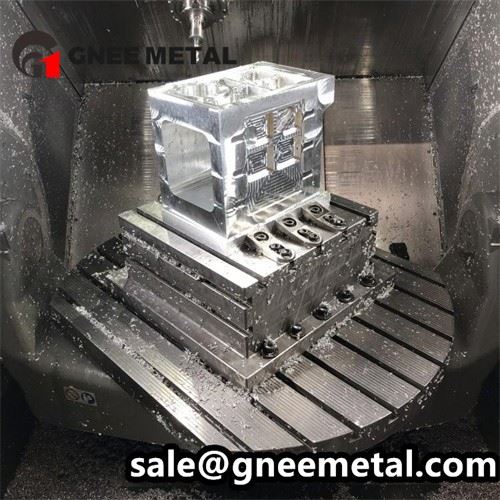

CNC মেশিন ম্যানিফোল্ডস

আমরা কাস্টম উত্পাদনCNC মেশিন বহুগুণগ্রাহক অঙ্কন এবং CAD ফাইল থেকে, সহহাইড্রোলিক ম্যানিফোল্ডস, নিউমেটিক ম্যানিফোল্ডস এবং ভালভ ব্লক, জ্বালানি ও তেল বিতরণ ব্লক, কুল্যান্ট এবং ওয়াটার ম্যানিফোল্ড, লুব্রিকেশন ম্যানিফোল্ড, গ্যাস এবং ইন্সট্রুমেন্ট ম্যানিফোল্ড, ম্যানিফোল্ড প্লেট এবং সাবপ্লেট, টেস্ট এবং ক্যালিব্রেশন ম্যানিফোল্ড এবং কাস্টম পোর্ট ব্লক. আমাদের CNC মিলিং, গভীর-হোল ড্রিলিং, ক্রস-হোল ড্রিলিং, রিমিং এবং থ্রেড-মিলিং ক্ষমতা হাইড্রলিক্স, নিউমেটিক্স, ফ্লুইড পাওয়ার, ফুয়েল সিস্টেম এবং কুলিং, ইন্সট্রুমেন্ট হ্যান্ডলিং এর জন্য সঠিক, লিক-টাইট ম্যানিফোল্ড তৈরি করে।

একটি বহুগুণ ছেদ করা প্যাসেজের মাধ্যমে তরল বিতরণ করে, তাইবন্দর অবস্থান, ক্রস-গর্ত ছেদ, থ্রেড গভীরতা, সিলিং-পৃষ্ঠের সমতলতা এবং পথ পরিচ্ছন্নতাসার্কিট সঠিকভাবে রুট কিনা তা নির্ধারণ করুন এবং চাপের বিরুদ্ধে সিল করুন। আমরা মেশিন থেকে বহুগুণঅ্যালুমিনিয়াম (6061-T6, 6063-T5, 7075-T6, 5083), স্টেইনলেস স্টীল (303, 304, 304L, 316, 316L, 17-4 PH), কার্বন এবং অ্যালয় স্টিল (1045, 4140, late p35, 450, 450, 450, টেল (C36000, C46400), তামা (C10100, C11000) এবং টাইটানিয়াম (গ্রেড 2, গ্রেড 5), সলিড ব্লক এবং প্লেট - থেকে মেশিন করা হয় - কাস্ট করা হয় না তাই পোর্ট সার্কিটগুলি প্রোটোটাইপ এবং কম-ভলিউম উৎপাদনের জন্য অঙ্কনে কাটা হয়। অংশগুলি নির্দিষ্ট মাত্রা, সহনশীলতা, উপকরণ এবং সমাপ্তির প্রয়োজনীয়তা অনুসারে তৈরি করা হয়, অনুরোধে উপলব্ধ উপাদান শংসাপত্র সহ।

আমরা বহুগুণ ধরণের বিস্তৃত পরিসরে মেশিন করি। নীচে সবচেয়ে সাধারণ; যদি আপনার অঙ্কন একটি ভিন্ন কনফিগারেশন দেখায়, পর্যালোচনার জন্য এটি পাঠান.

হাইড্রোলিক ম্যানিফোল্ডস

হাইড্রোলিক সার্কিটের জন্য ভালভ এবং পোর্ট ব্লক।



উপকরণ:6061-T6 · 4140 · 316L · 17-4 PH

বায়ুসংক্রান্ত ম্যানিফোল্ডস

এয়ার সার্কিটের জন্য ভালভ দ্বীপ এবং পোর্ট ব্লক।



উপকরণ: 6061-T6 · 304 · 316L · C36000

জ্বালানি ও তেল বিতরণ ব্লক

জ্বালানী এবং তেল সার্কিট জন্য বিতরণ ব্লক.



উপকরণ: 6061-T6 · 316L · C36000 · 1045

কুল্যান্ট এবং জল বহুগুণ

কুলিং সার্কিটের জন্য ডিস্ট্রিবিউশন হেডার।



উপকরণ: 6061-T6 · 316L · C46400 · 304

তৈলাক্তকরণ বহুগুণ

তেল ফিড এবং মিটারিং বহুগুণ।



উপকরণ: 6061-T6 · 4140 · C36000 · 316L

গ্যাস ও যন্ত্র বহুগুণ

পরীক্ষা এবং ক্রমাঙ্কন পোর্ট ব্লক.



উপকরণ:316L · C36000 · 17-4 PH · গ্রেড 5 টাইটানিয়াম

ভালভ ব্লক

solenoid এবং কার্তুজ ভালভ জন্য মেশিন মৃতদেহ.



উপকরণ:4140 · 6061-T6 · 17-4 PH · 316L

বিতরণ বহুগুণ

তরল সরবরাহের জন্য মাল্টি-আউটলেট হেডার।



উপকরণ: 6061-T6 · 316L · C46400 · 1045

ম্যানিফোল্ড প্লেট এবং সাবপ্লেট

ভালভ মাউন্ট জন্য ইন্টারফেস প্লেট.



উপকরণ: 6061-T6 · 304 · 4140 · C36000

উচ্চ-চাপ বহুগুণ

উচ্চ চাপ সার্কিটের জন্য পোর্ট ব্লক-



উপকরণ:4140 · 4340 · 17-4 PH · 316L

পরীক্ষা এবং ক্রমাঙ্কন বহুগুণ

পরীক্ষার রিগগুলির জন্য যথার্থ পোর্ট ব্লক।



উপকরণ:316L · C36000 · 6061-T6 · 17-4 PH

কাস্টম মেশিন ম্যানিফোল্ডস

কঠিন উপাদান থেকে এক-অনেক গুণ ব্লক।



উপকরণ:7075-T6 · 4340 · 17-4 PH · গ্রেড 5 টাইটানিয়াম

একটি কাস্টম ম্যানিফোল্ড আছে? আপনার অঙ্কন পাঠান

বহুগুণ জন্য, উপাদান নির্বাচন উপর নির্ভর করেঅপারেটিং চাপ, তরল সামঞ্জস্য, জারা প্রতিরোধের, ওজন এবং তাপ পরিবাহিতা. নীচে তালিকাভুক্ত - অ্যালুমিনিয়াম, স্টেইনলেস স্টিল, কার্বন এবং অ্যালয় স্টিল, পিতল, তামা এবং টাইটানিয়াম থেকে আমরা বহুগুণে মেশিন তৈরি করি৷

ম্যানিফোল্ডগুলি তাদের পোর্ট লেআউট এবং অভ্যন্তরীণ প্যাসেজ দ্বারা সংজ্ঞায়িত করা হয়। নিচের আইটেমগুলি নির্ধারণ করে যে সার্কিট সঠিকভাবে রুট করে এবং চাপের বিরুদ্ধে সীলমোহর করে। আমরা তাদের অঙ্কন মেশিন, এবং অনুরোধে আঁট.

সমালোচনামূলক বৈশিষ্ট্য আমরা নিয়ন্ত্রণ করি

পোর্ট লেআউট- পোর্ট পজিশন এবং থ্রেডের অবস্থানগুলি সেটআপ জুড়ে ডাটাম সহ অঙ্কন থেকে তৈরি করা হয়েছে৷

ক্রস-হোল সার্কিট- ছেদকারী প্যাসেজগুলি নিয়ন্ত্রিত বুর এবং যাচাইকৃত প্রবাহ দিয়ে ড্রিল করা হয়েছে।

বোরস এবং ভালভ আসনকার্টিজ ভালভ, স্পুল এবং সিলগুলির জন্য - পুনঃকৃত এবং সজ্জিত করা হয়েছে।

সিলিং মুখO- রিং এবং গ্যাসকেট জয়েন্টগুলির জন্য - পোর্ট এবং মাউন্টিং ফেস মেশিনযুক্ত সমতল৷

থ্রেড- মেট্রিক, BSPP, NPT এবং SAE পোর্ট থ্রেড সঠিক গেজিংয়ের সাথে গভীরতায় কাটা হয়।

শনাক্তকরণ- অংশ সংখ্যা বা লেজার মার্কিং ট্রেসেবিলিটি এবং সমাবেশের অনুরোধে।

লোড করা এবং উচ্চ-চাপযুক্ত ইস্পাত এবং উচ্চ-শক্তির অ্যালুমিনিয়াম ম্যানিফোল্ডগুলি অঙ্কন দ্বারা নির্দিষ্ট করা তাপ হিসাবে বিবেচিত হয়। ফিনিস মেশিনিংয়ের আগে স্ট্রেস রিলিফ বড় ব্লকগুলিকে মাত্রাগতভাবে স্থিতিশীল রাখে।

সারফেস ফিনিস বহুগুণ রক্ষা করে এবং পোর্ট এবং মাউন্টিং মুখগুলিকে সিলিং এবং সমাবেশের জন্য প্রস্তুত করে - এবং নির্ভুল মুখগুলিকে স্ট্যান্ডার্ডে মেশিন করে রাখে।

অ্যানোডাইজিং

রাসায়নিক রূপান্তর

ইলেক্ট্রোলেস নিকেল কলাই

ইলেক্ট্রোপলিশিং

পাউডার কোট

নিশ্চিত নন কোন ফিনিসটি আপনার বহুগুণে উপযুক্ত?একটি সমাপ্তি সুপারিশ জন্য আপনার অঙ্কন, উপাদান এবং আবেদন পাঠান.

আমরা পোর্ট পজিশন, ক্রস-হোল ইন্টারসেকশন, বোর, সিলিং ফেস এবং থ্রেডগুলি প্রোডাকশন জুড়ে পরিদর্শন করি যাতে ম্যানিফোল্ডগুলি অঙ্কনের সাথে মিলিত হয় এবং সঠিকভাবে একত্রিত হয়। নথিভুক্ত প্রকল্পগুলির জন্য, আমরা আপনার আগত পরিদর্শন সমর্থন করার জন্য উপাদান শংসাপত্র এবং পরিদর্শন রেকর্ড সরবরাহ করতে পারি।

বর্গাকার লম্বতা পরিদর্শন

CMM উচ্চতা গেজ পরিদর্শন

CMM সারফেস প্লেট পরিদর্শন

যান/না{0}}থ্রেড গেজ পরিদর্শনে যান

পিন গেজ মাইক্রোমিটার পরিদর্শন

নথিভুক্ত মান নিয়ন্ত্রণ প্রয়োজন?আমাদের আপনার অঙ্কন এবং পরিদর্শন প্রয়োজনীয়তা পাঠান.

ম্যানিফোল্ড প্রকল্পগুলি প্রায়ই প্রোটোটাইপ - নতুন সার্কিট ডিজাইন, ভালভ ফিট চেক বা প্রতিস্থাপনের সাথে শুরু হয় যা উত্পাদনের আগে অবশ্যই পরীক্ষা করা উচিত। কঠিন ব্লক থেকে মেশিনিং টুলিং এবং কাস্টিং লিড টাইম এড়িয়ে যায়, তাই প্রোটোটাইপ এবং কম ভলিউম ব্যবহারিক। আমরা সমর্থন করিপ্রোটোটাইপ এবং কম-ভলিউম CNC মেশিনিংএকক নমুনা থেকে ছোট- ব্যাচের অর্ডারের পুনরাবৃত্তি করতে।

জন্য উপযুক্ত

হাইড্রোলিক এবং বায়ুসংক্রান্ত বহুগুণ

জ্বালানী, তেল এবং তৈলাক্তকরণ বিতরণ ব্লক

কুল্যান্ট এবং জল বহুগুণ

ভালভ ব্লক এবং সাবপ্লেট

গ্যাস এবং যন্ত্র বহুগুণ

পরীক্ষা, ক্রমাঙ্কন এবং কাস্টম পোর্ট ব্লক

প্যাকেজিং

পৃষ্ঠ সুরক্ষা:PE ব্যাগ, মেশিন এবং পালিশ মুখের উপর প্রতিরক্ষামূলক ফিল্ম

জারা সুরক্ষা:বিদেশী ট্রানজিট ইস্পাত বহুগুণ জন্য VCI কাগজ

বন্দর সুরক্ষা:অনুরোধে সমস্ত পোর্ট খোলার ক্যাপ বা প্লাগ

মিশ্র আদেশ:লেবেল এবং পরিমাণ চেকলিস্ট সহ অংশ সংখ্যা দ্বারা সাজানো

কাস্টম প্যাকেজিং:গ্রাহকের-নির্দিষ্ট প্যাকিং প্রয়োজনীয়তা সমর্থিত

সাধারণত লিড টাইম

আপনার 2D অঙ্কন বা 3D CAD ফাইল, উপাদান গ্রেড, পরিমাণ এবং সমাপ্তির প্রয়োজনীয়তা পাঠান.
