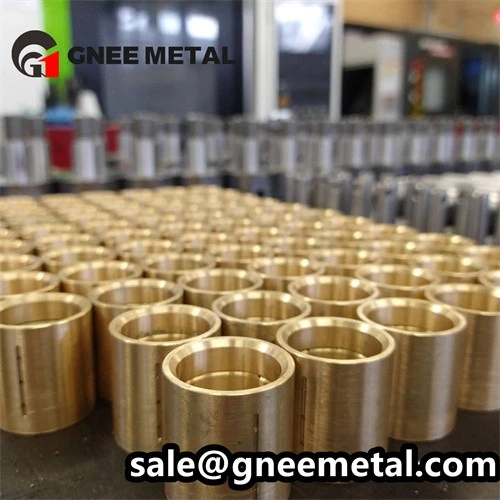

সিএনসি মেশিনযুক্ত বুশিংস
সঠিক গ্রেড সহ বুশিং উপকরণ: C93700 ব্রোঞ্জ, C36000 ব্রাস, 316L এবং 17-4 PH স্টেইনলেস, 1045/4140 ইস্পাত, 6061-T6 অ্যালুমিনিয়াম, গ্রেড 2 টাইটানিয়াম
CNC বাঁক, বিরক্তিকর, মিলিং, honing এবং নির্ভুল নাকাল
বোর এবং ওডিতে ±0.005 মিমি; ID এর ঘনত্ব- থেকে-OD নিয়ন্ত্রিত
তেলের খাঁজ, তৈলাক্তকরণ বৈশিষ্ট্য, ইলেক্ট্রোলেস নিকেল, টিনের প্রলেপ এবং হার্ড ক্রোম উপলব্ধ
আমরা কাস্টম উত্পাদনসিএনসি মেশিনযুক্ত বুশিংগ্রাহক অঙ্কন এবং CAD ফাইল থেকে, সহপ্লেইন স্লিভ বুশিং, ফ্ল্যাঞ্জড বুশিং, থ্রাস্ট ওয়াশার, গাইড বুশিং, পিভট এবং কব্জা বুশিংস, পাম্প এবং ভালভ বুশিংস, রিং, স্পেসার হাতা এবং স্টেপড বুশিংস. আমাদের CNC টার্নিং, বোরিং, মিলিং, হোনিং এবং গ্রাইন্ডিং ক্ষমতাগুলি বিয়ারিং, পাম্প, ভালভ, হাইড্রোলিক সিলিন্ডার, স্বয়ংচালিত এবং শিল্প যন্ত্রপাতিগুলির জন্য টাইট-সহনশীল বুশিং সমর্থন করে৷
একটি বুশিং একটি খাদ বা পিন সনাক্ত করে, লোড বিতরণ করে, ঘর্ষণ এবং পরিধান কমায়, এবং উপাদানগুলিকে সারিবদ্ধ করে - তাইবোর ব্যাস, OD ফিট, ঘনত্ব, প্রাচীরের বেধ, স্কোয়ারনেস এবং পৃষ্ঠ ফিনিসএটি নির্ভরযোগ্যভাবে কাজ করে কিনা তা নির্ধারণ করে এমন বৈশিষ্ট্যগুলি। আমরা থেকে bushings মেশিনব্রোঞ্জ এবং পিতল (C93700, C36000, C46400), কার্বন এবং খাদ ইস্পাত (1045, 1144, 4140, 4340, 52100), স্টেইনলেস স্টীল (303, 304, 316L, 17-4 umT6, 17-4 umT60), 7075-T6), তামা (C10100, C11000, C17200) এবং টাইটানিয়াম (গ্রেড 2, গ্রেড 5), অঙ্কন দ্বারা নির্দিষ্ট তাপ চিকিত্সা, কলাই এবং honing সঙ্গে. অংশগুলি নির্দিষ্ট মাত্রা, সহনশীলতা, উপকরণ এবং সমাপ্তির প্রয়োজনীয়তা অনুসারে তৈরি করা হয়, অনুরোধে উপলব্ধ উপাদান শংসাপত্র সহ।
সিএনসি মেশিনযুক্ত বুশিংয়ের প্রকারগুলি আমরা তৈরি করি
আমরা বিভিন্ন ধরণের বুশিং মেশিন করি। নীচে সবচেয়ে সাধারণ; যদি আপনার অঙ্কন একটি ভিন্ন কনফিগারেশন দেখায়, পর্যালোচনার জন্য এটি পাঠান.
প্লেইন হাতা বুশিংস
একটি নির্ভুল বোর এবং OD সহ সোজা নলাকার প্লেইন বিয়ারিং, শ্যাফ্ট সমর্থন এবং হাউজিংগুলিতে অবস্থানের জন্য।
উপকরণ: C93700 · C36000 · 316L · 1045
Flanged Bushings
একক অংশে অক্ষীয় অবস্থান এবং থ্রাস্ট হ্যান্ডলিংয়ের জন্য একটি অবিচ্ছেদ্য ফ্ল্যাঞ্জ সহ হাতা বুশিং।
উপকরণ: C93700 · C46400 · 316L · 6061-T6
থ্রাস্ট ওয়াশার এবং প্লেট
ফ্ল্যাট বা খাঁজযুক্ত থ্রাস্ট ওয়াশার যা পাম্প, গিয়ারবক্স এবং অ্যাকচুয়েটরগুলিতে ঘোরানো মুখগুলির মধ্যে অক্ষীয় লোড বহন করে।
উপকরণ:C93700 · 4140 · 17-4 PH · 52100
গাইড বুশিংস
প্রেস টুলস, জিগস, ফিক্সচার এবং লিনিয়ার গাইডের জন্য নির্ভুল গাইড বুশিং, হোনড বোর এবং গ্রাউন্ড ওডি সহ।
উপকরণ:52100 · 4140 · 1144 · 17-4 পিএইচ
পিভট এবং কবজা বুশিংস
নিয়ন্ত্রিত ক্লিয়ারেন্স এবং কম{0}}ঘর্ষণ পৃষ্ঠের সাথে সংযোগ, বাহু এবং দরজার জন্য পিভট পিন এবং কব্জা ঝোপ।
উপকরণ: C93700 · C36000 · 316L · 6061-T6
পাম্প এবং ভালভ বুশিং
কেন্দ্রাতিগ এবং ধনাত্মক-স্থানচ্যুতি পাম্প, বল এবং গেট ভালভের জন্য বুশিং, সিলিং এবং পরিধান-প্রতিরোধী পৃষ্ঠের সাথে।
উপকরণ:316L · 17-4 PH · C93700 · গ্রেড 2 টাইটানিয়াম
রিং এবং স্ট্রিপ পরিধান
রিং এবং স্ট্রিপ পরুন যা রটর বা পিস্টন চলাচল সীমিত করে এবং পাম্প এবং সিলিন্ডারের সংস্পর্শ থেকে আবাসনগুলিকে রক্ষা করে।
উপকরণ:C93700 · C46400 · 17-4 PH · 316L
স্পেসার এবং লোকেটিং হাতা
নিয়ন্ত্রিত দৈর্ঘ্য এবং সমান্তরাল মুখ সহ শ্যাফ্টের উপর অক্ষীয় অবস্থান এবং ব্যবধান সেট করে এমন হাতা।
উপকরণ: 1045 · 4140 · 316L · 6061-T6
স্টেপড বুশিংস
কাঁধের বিপরীতে অবস্থান এবং বিভিন্ন ফিট থাকার জন্য দুই বা ততোধিক ধাপযুক্ত OD বা বোর সহ বুশিং।
উপকরণ:C93700 · 4140 · 316L · 17-4 PH
স্প্লিট বুশিংস
বিভক্ত বা দুই-টুকরো বুশিং ক্ল্যাম্পিং শ্যাফ্ট বা সরঞ্জামগুলি বিচ্ছিন্ন না করে শ্যাফ্টে সমাবেশের জন্য।
উপকরণ: C93700 · C46400 · 1045 · 316L
যন্ত্র এবং গেজ বুশিংস
মাইক্রোন বোর সহনশীলতা এবং সূক্ষ্ম ফিনিস সহ যন্ত্র, সেন্সর এবং গেজের জন্য ছোট নির্ভুল বুশিং।
উপকরণ:316L · 17-4 PH · 52100 · C36000
তেল-গ্রুভড বুশিংস
মেশিনযুক্ত তেলের খাঁজ, স্লট এবং গ্রীস বা তেল-লুব্রিকেটেড প্লেইন বিয়ারিংয়ের জন্য তৈলাক্তকরণ প্যাসেজ সহ বুশিং।
উপকরণ: C93700 · C46400 · 1144 · 316L
একটি কাস্টম বুশিং আছে? আপনার অঙ্কন পাঠান
বুশিংয়ের জন্য সিএনসি মেশিনিং প্রসেস
সিএনসি টার্নিং এবং বিরক্তিকর
এর জন্য সেরা:বোরস · ODs · ট্যাপারস · স্টেপ · কাঁধ
অধিকাংশ bushings জন্য প্রাথমিক প্রক্রিয়া; বোরের ব্যাস, OD এবং ঘনত্ব নিয়ন্ত্রণ করে।
সিএনসি মিলিং
এর জন্য সেরা:তেলের খাঁজ · স্লট · ফ্ল্যাট · ক্রস হোল · লুব্রিকেশন প্যাসেজ
বুশিং বডি এবং ফ্ল্যাঞ্জে মিলিত বৈশিষ্ট্যগুলির জন্য।
Honing
এর জন্য সেরা:নির্ভুল বোর · ভারবহন পৃষ্ঠ · সীল-যোগাযোগ বোর
মাইক্রোন বোর ব্যাস ধরে রাখে এবং ক্রস-হ্যাচ পৃষ্ঠ তৈরি করে যা লুব্রিকেন্ট ধরে রাখে।
আইডি এবং ওডি নাকাল
এর জন্য সেরা:গাইড বুশিং · শক্ত বুশিং · যন্ত্র বুশিং
Ra 0.1–0.4 μm ফিনিস এবং শক্ত অংশে টাইট বোর/OD সহনশীলতা অর্জন করে।
ব্রোচিং
এর জন্য সেরা:কীওয়ে · স্প্লাইন · বুশিংয়ের অভ্যন্তরীণ প্রোফাইল
ট্রান্সমিশন বুশিংয়ের অভ্যন্তরীণ কীওয়ে বা স্প্লাইন বৈশিষ্ট্যগুলির জন্য।
থ্রেড কাটা
এর জন্য সেরা:সামঞ্জস্যযোগ্য বুশিং · থ্রেডেড হাতা · বাদাম ধরে রাখা
সামঞ্জস্যযোগ্য এবং থ্রেডেড বুশিংয়ের জন্য অভ্যন্তরীণ এবং বাহ্যিক থ্রেড।
সিএনসি বুশিং উপকরণ
bushings জন্য, উপাদান নির্বাচন উপর নির্ভর করেলোড, গতি, তৈলাক্তকরণ, পরিধান, ক্ষয়, তাপমাত্রা এবং বুশিং একটি শ্যাফ্ট বা হাউজিংয়ের বিরুদ্ধে চলে কিনা. আমরা নীচে তালিকাভুক্ত ধাতব পদার্থ থেকে মেশিন বুশিং করি - অ্যালুমিনিয়াম, পিতল এবং তামা, স্টেইনলেস স্টীল, কার্বন এবং অ্যালয় স্টিল এবং টাইটানিয়াম৷
| উপাদান | সাধারণ গ্রেড | সাধারণ বুশিং অ্যাপ্লিকেশন | মূল সুবিধা |
|---|---|---|---|
| কার্বন এবং খাদ ইস্পাত | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 | গাইড বুশিং, শক্ত বুশিং, থ্রাস্ট ওয়াশার, স্পেসার হাতা, পাম্প বুশিং | উচ্চ শক্তি, পরিধান প্রতিরোধের এবং hardenability; খরচ-লোড করা বুশিংয়ের জন্য কার্যকর |
| স্টেইনলেস স্টীল | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | পাম্প এবং ভালভ বুশিং, খাদ্য এবং চিকিৎসা বুশিং, সামুদ্রিক এবং ক্ষয়-গুরুত্বপূর্ণ বুশিং | জারা এবং স্বাস্থ্যবিধি প্রতিরোধের; 17-4 PH উচ্চ শক্তি যোগ করে; 303 মেশিন অবাধে |
| অ্যালুমিনিয়াম | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | লাইটওয়েট গাইড বুশিং, রোবট এবং অটোমেশন বুশিং, যন্ত্র বুশিং | কম ওজন, anodizable, মেশিনে সহজ; 7075-T6 সর্বোচ্চ অ্যালুমিনিয়াম শক্তি অফার করে |
| পিতল এবং ব্রোঞ্জ | C36000 বিনামূল্যে-কাটিং ব্রাস · C46400 নেভাল ব্রাস · C93700 সীসাযুক্ত ব্রোঞ্জ · C95400 অ্যালুমিনিয়াম ব্রোঞ্জ | প্লেইন বিয়ারিং, ফ্ল্যাঞ্জড বুশিং, পিভট এবং কব্জা বুশিংস, রিং পরিধান, পাম্প বুশিং | চমৎকার machinability, পরিধান প্রতিরোধের এবং প্লেইন bearings জন্য embeddability |
| তামা | C10100 (OFHC) · C11000 ইলেক্ট্রোলাইটিক কপার · C17200 বেরিলিয়াম কপার | পরিবাহী বুশিং, সেন্সর এবং কন্টাক্ট বুশিং, ইলেক্ট্রোড বুশিং | উচ্চ বৈদ্যুতিক এবং তাপ পরিবাহিতা; C17200 উচ্চ শক্তি এবং বসন্ত বৈশিষ্ট্য যোগ করে |
| টাইটানিয়াম | গ্রেড 2 (CP) · গ্রেড 5 (Ti-6Al-4V) | সামুদ্রিক এবং রাসায়নিক পাম্প বুশিং, মেডিকেল বুশিং, হালকা পরিধান-প্রতিরোধী বুশিং | অসামান্য জারা প্রতিরোধের, উচ্চ শক্তি- থেকে-ওজন, অ-চুম্বকীয় |
বুশিং উপাদান নির্বাচন গাইড
সঠিক বুশিং উপাদান নির্বাচন করা নির্ভর করে কিভাবে বুশিং লোড করা হয় এবং এটি কোন পরিবেশে চলে। নীচে আমরা গ্রাহকের অঙ্কন পর্যালোচনা করার সময় সাধারণ নির্বাচনের বিষয়গুলি বিবেচনা করি।
ভারী লোড এবং পরিধান
রেডিয়াল বা অক্ষীয় বল বহনকারী লোড বুশিংয়ের জন্য,4140, 4340, 52100ইস্পাত এবং17-4 পিএইচস্টেইনলেস উচ্চ শক্তি প্রদান করে এবং পরিধান প্রতিরোধের জন্য শক্ত করা যেতে পারে।
প্লেইন বিয়ারিং সার্ভিস
শ্যাফটে চলমান প্লেইন বিয়ারিংয়ের জন্য,C93700 লিডেড ব্রোঞ্জ, C46400 নেভাল ব্রাসএবংC36000 ব্রাসভাল embeddability, পরিধান প্রতিরোধের এবং machinability অফার.
জারা এবং সামুদ্রিক
পাম্প, ভালভ এবং সামুদ্রিক বুশিংয়ের জন্য,316L, 17-4 PH, গ্রেড 2 টাইটানিয়ামএবংC46400 নৌ ব্রাসসমুদ্রের জল এবং রাসায়নিক ক্ষয় প্রতিরোধ করুন।
লাইটওয়েট এবং অ-চুম্বকীয়
রোবোটিক্স এবং যন্ত্রের জন্য,6061-T6, 7075-T6অ্যালুমিনিয়াম এবংগ্রেড 2 টাইটানিয়ামওজন কমান এবং অ{0}}চৌম্বকীয়।
পরিবাহী বুশিংস
বৈদ্যুতিক এবং সেন্সর বুশিংয়ের জন্য,C10100 OFHC তামা, C11000এবংC17200 বেরিলিয়াম কপারউচ্চ পরিবাহিতা এবং শক্তি প্রদান।
কঠোর গাইড বুশিংস
প্রেস-টুল এবং জিগ গাইড বুশিংয়ের জন্য,52100, 4140এবং1144 (রিসালফারাইজড)নির্ভুলতার জন্য ইস্পাত শক্ত হতে পারে- এবং স্থল হতে পারে।
সিএনসি বুশিংয়ের জন্য তাপ চিকিত্সা
স্টিলের বুশিংগুলির প্রায়শই একটি শক্ত, পরিধান-প্রতিরোধী বোর বা শক্ত কোরযুক্ত OD প্রয়োজন। তাপ চিকিত্সা অঙ্কন দ্বারা নির্দিষ্ট করা হয় এবং সমালোচনামূলক পৃষ্ঠতলের ফিনিস মেশিনিং আগে প্রয়োগ করা হয়।
| তাপ চিকিত্সা | প্রযোজ্য গ্রেড | সাধারণ বুশিং অংশ | সুবিধা |
|---|---|---|---|
| হার্ডেনিং এবং টেম্পারিং এর মাধ্যমে | 52100 · 4140 · 4340 | গাইড বুশিং, শক্ত বুশিং, থ্রাস্ট ওয়াশার | অভিন্ন কঠোরতা এবং অধ্যায় মাধ্যমে প্রতিরোধের পরিধান |
| ইন্ডাকশন হার্ডেনিং | 1045 · 4140 · 4340 | বুশিং বোরস এবং ওডি, পৃষ্ঠের পরিধান | শক্ত, পরিধান-প্রতিরোধী পৃষ্ঠ (45-55 HRC) শক্ত কোর সহ |
| কার্বারাইজিং | 8620 · 5120 · 20CrMnTi | ট্রান্সমিশন বুশিং, স্প্লাইন বুশিং | শক্ত কোর সহ উচ্চ পৃষ্ঠের কঠোরতা (58-62 HRC) |
| নাইট্রাইডিং / গ্যাস নাইট্রাইডিং | 4140 · 38CrMoAlA | উচ্চ-নির্ভুল বুশিং, ইন্সট্রুমেন্ট বুশিং | কম বিকৃতি সঙ্গে উচ্চ পৃষ্ঠ কঠোরতা |
| সমাধান + বার্ধক্য | 17-4 PH · 7075-T6 | স্টেইনলেস এবং অ্যালুমিনিয়াম উচ্চ-শক্তির বুশিং | জারা প্রতিরোধের সঙ্গে উচ্চ শক্তি |
| স্ট্রেস রিলিভিং | সমস্ত ইস্পাত গ্রেড | নাকাল / honing আগে যথার্থ বুশিং | মাত্রিক স্থিতিশীলতা উন্নত করে |
বুশিং মেশিনিং টলারেন্স এবং স্পেসিফিকেশন
বুশিং কর্মক্ষমতা বোরের ব্যাস, OD ফিট, ঘনত্ব এবং বর্গতার ঘনিষ্ঠ নিয়ন্ত্রণের উপর নির্ভর করে। আমরা নীচের বৈশিষ্ট্যগুলিকে অঙ্কন করার জন্য ধরে রাখি, এবং অনুরোধে আরও শক্ত করি।
| স্পেসিফিকেশন | সাধারণ ক্ষমতা | সাধারণ বুশিং অ্যাপ্লিকেশন |
|---|---|---|
| বোর (আইডি) | ±0.01 মিমি (নির্ভুলতা থেকে ±0.005 মিমি) | বিয়ারিং সারফেস, শ্যাফ্ট-চলমান বোর, সিল-কন্টাক্ট বোর |
| বাইরের ব্যাস (OD) | ±0.01 মিমি (নির্ভুলতা থেকে ±0.005 মিমি) | হাউজিং ফিট, প্রেস ফিট, ক্লিয়ারেন্স ফিট |
| দৈর্ঘ্য | ±0.02–0.05 মিমি | সামগ্রিক বুশিং দৈর্ঘ্য, কাঁধের অবস্থান |
| ঘনত্ব (ID থেকে OD) | 0.003–0.005 মিমি পর্যন্ত | প্লেইন বিয়ারিং, গাইড বুশিং, ইনস্ট্রুমেন্ট বুশিং |
| প্রাচীর বেধ | ±0.01–0.02 মিমি | পাতলা-দেয়ালের ঝোপ, আংটি পরে |
| মুখের বর্গক্ষেত্র | নিচে 0.01 মিমি | থ্রাস্ট ফেস, ফ্ল্যাঞ্জ ফেস, লোকেটিং ফেস |
| বৃত্তাকার / নলাকারতা | 0.003–0.005 মিমি পর্যন্ত | বিয়ারিং বোরস, গাইড বুশিং বোরস |
| ফ্ল্যাঞ্জ ব্যাস এবং বেধ | ±0.02–0.05 মিমি | Flanged bushings, খোঁচা bushings |
| তেল খাঁজ প্রস্থ এবং অবস্থান | ±0.05–0.1 মিমি | তৈলাক্তকরণ খাঁজ, স্লট, প্যাসেজ |
| পৃষ্ঠের রুক্ষতা | Ra 0.4–1.6 μm মান; Ra 0.1–0.4 μm গ্রাউন্ড/হোনড | ভারবহন পৃষ্ঠতল, সীল পৃষ্ঠতল, হাউজিং ফিট |
| থ্রেড সহনশীলতা | ISO 6g/6H বা প্রতি অঙ্কন | সামঞ্জস্যযোগ্য এবং থ্রেডেড বুশিং |
সমালোচনামূলক বৈশিষ্ট্য আমরা নিয়ন্ত্রণ করি
বোর এবং ওডি ফিটশ্যাফ্ট চলমান ক্লিয়ারেন্স এবং হাউজিং প্রেস/ক্লিয়ারেন্স ফিট করার জন্য - নিয়ন্ত্রিত ব্যাস।
একাগ্রতা- বোর OD এর সাথে সত্য থাকে যাতে শ্যাফ্ট কেন্দ্রে চলে এবং বুশিং সিট সমানভাবে।
প্রাচীর বেধ- পাতলা-প্রাচীরের বুশিংগুলিতে নিয়ন্ত্রিত এবং এমনকি লোড করার জন্য রিং পরে।
বর্গক্ষেত্র- মুখ এবং ফ্ল্যাঞ্জগুলি অক্ষের অবস্থান এবং থ্রাস্টের জন্য অক্ষের দিকে বর্গাকার।
তৈলাক্তকরণ বৈশিষ্ট্য- তেলের খাঁজ, স্লট এবং ক্রস হোলগুলি গ্রীস বা তেল বিতরণের জন্য অঙ্কন করার জন্য তৈরি।
সারফেস ফিনিশনিয়ন্ত্রিত রুক্ষতা এবং ক্রস-হ্যাচ সহ - সজ্জিত বা গ্রাউন্ড বিয়ারিং পৃষ্ঠ।
CNC বুশিংয়ের জন্য সারফেস ফিনিস
| সারফেস ফিনিশ | প্রযোজ্য উপকরণ | সাধারণ বুশিং অংশ | প্রধান সুবিধা |
|---|---|---|---|
| হার্ড ক্রোম প্লেটিং | 1045 · 4140 · 4340 | হাইড্রোলিক বুশিংস, গাইড বুশিংস, বুশিং পরেন | শক্ত, পরিধান-প্রতিরোধী, জারা-প্রতিরোধী পৃষ্ঠ |
| ইলেক্ট্রোলেস নিকেল কলাই | 4140 · 1045 · ইস্পাত · অ্যালুমিনিয়াম | পাম্প এবং ভালভ বুশিং, যন্ত্র বুশিং | কম বিল্ডআপ সহ অভিন্ন পরিধান এবং জারা সুরক্ষা |
| টিনের প্রলেপ | C93700 · C36000 · C46400 | ব্রোঞ্জ এবং পিতলের প্লেইন বিয়ারিং, ভালভ বুশিং | এমবেডযোগ্যতা উন্নত করে এবং স্টার্টআপে গলদ রোধ করে |
| কালো অক্সাইড | 1045 · 4140 · 4340 | সাধারণ-উদ্দেশ্য স্টিলের বুশিং এবং স্পেসার | কম বিল্ডআপ সঙ্গে অর্থনৈতিক জারা সুরক্ষা |
| দস্তা কলাই | কার্বন ইস্পাত | সাধারণ-উদ্দেশ্য বুশিং এবং হাতা | অর্থনৈতিক জারা সুরক্ষা |
| প্যাসিভেশন | 303 · 304 · 316L · 17-4 PH | স্টেইনলেস পাম্প এবং ভালভ বুশিং | বিনামূল্যে লোহা অপসারণ, জারা প্রতিরোধের উন্নত |
| ইলেক্ট্রোপলিশিং | 316L · 304 | খাদ্য, চিকিৎসা এবং সামুদ্রিক বুশিং | মসৃণ, পরিষ্কার পৃষ্ঠ; জারা প্রতিরোধের উন্নতি করে |
| অ্যানোডাইজিং (টাইপ II / হার্ড III) | 6061-T6 · 7075-T6 | অ্যালুমিনিয়াম গাইড এবং রোবট বুশিং | পরিধান এবং জারা প্রতিরোধের; অন্তরণ |
| গ্রাউন্ড / Honed ফিনিশ | সমস্ত ইস্পাত · স্টেইনলেস · ব্রোঞ্জ · টাইটানিয়াম | বিয়ারিং বোর, OD ফিট, গাইড বুশিং | ভারবহন এবং সীল যোগাযোগের জন্য Ra 0.1–0.4 μm |
বুশিং কোয়ালিটি কন্ট্রোল
বুশিংগুলি অঙ্কন পূরণ করে তা নিশ্চিত করতে আমরা উত্পাদন জুড়ে বোর, OD, ঘনত্ব, বর্গাকারতা এবং পৃষ্ঠের প্রয়োজনীয়তাগুলি পরিদর্শন করি। নথিভুক্ত প্রকল্পগুলির জন্য, আমরা আপনার আগত পরিদর্শন সমর্থন করার জন্য উপাদান শংসাপত্র এবং পরিদর্শন রেকর্ড সরবরাহ করতে পারি।
| পরিদর্শন আইটেম | সরঞ্জাম / পদ্ধতি | সাধারণ বুশিং অংশ |
|---|---|---|
| বোর ব্যাস | বোর গেজ · CMM · প্লাগ গেজ | বিয়ারিং বোর, শ্যাফট-চালিত বোর |
| OD ব্যাস | মাইক্রোমিটার · সিএমএম | হাউজিং ফিট, প্রেস ফিট |
| ঘনত্ব (ID থেকে OD) | CMM · সূচক ডায়াল করুন | প্লেইন বিয়ারিং, গাইড বুশিং |
| প্রাচীর বেধ | বল মাইক্রোমিটার · CMM | পাতলা-দেয়ালের ঝোপ, আংটি পরে |
| মুখের বর্গক্ষেত্র | সূচক ডায়াল · CMM | থ্রাস্ট ফেস, ফ্ল্যাঞ্জ ফেস |
| বৃত্তাকার / নলাকারতা | রাউন্ডনেস টেস্টার / সিএমএম | বিয়ারিং বোরস, গাইড বুশিং বোরস |
| তেল খাঁজ / স্লট | যান/না-যান · CMM | তৈলাক্তকরণ খাঁজ এবং প্যাসেজ |
| পৃষ্ঠের রুক্ষতা | রুক্ষতা পরীক্ষক | বিয়ারিং সারফেস, সিল-কন্টাক্ট বোর |
| কঠোরতা (তাপ-চিকিত্সা করা হয়েছে) | কঠোরতা পরীক্ষক | শক্ত ইস্পাত এবং 17-4 PH বুশিং |
| উপাদান যাচাই | স্পেকট্রোমিটার + উপাদান সার্টিফিকেট | আগত কাঁচামাল (EN 10204 3.1 উপলব্ধ) |
| চূড়ান্ত পরিদর্শন | CMM + পরিদর্শন রিপোর্ট | চূড়ান্ত মাত্রিক গ্রহণযোগ্যতা |
নথিভুক্ত মান নিয়ন্ত্রণ প্রয়োজন?আমাদের আপনার অঙ্কন এবং পরিদর্শন প্রয়োজনীয়তা পাঠান.
প্রোটোটাইপ এবং কম-ভলিউম বুশিং মেশিনিং
বুশিং প্রকল্পগুলি প্রায়ই প্রোটোটাইপ - নতুন ডিজাইন, প্রতিস্থাপন বা আপগ্রেড দিয়ে শুরু হয় যা উত্পাদনের আগে অবশ্যই পরীক্ষা করা উচিত। আমরা সমর্থন করিপ্রোটোটাইপ এবং কম-ভলিউম CNC মেশিনিংএকক নমুনা থেকে ছোট-ব্যাচের অর্ডারের পুনরাবৃত্তি করতে।
প্রোটোটাইপ মেশিনিং
নতুন ডিজাইন, বৈধতা এবং প্রতিস্থাপনের জন্য।
সাধারণ পরিমাণ:1-10 পিসি
কম-ভলিউম উৎপাদন
পাইলট সিস্টেম এবং প্রাথমিক উত্পাদন রান জন্য.
সাধারণ পরিমাণ:10-1,000+ পিসি
উত্পাদন পুনরাবৃত্তি করুন
অতিরিক্ত বুশিং এবং প্রতিষ্ঠিত ডিজাইনের সাথে পুনরাবৃত্ত অর্ডারের জন্য।
সাধারণ পরিমাণ:প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে
জন্য উপযুক্ত
প্লেইন হাতা এবং flanged bushings
গাইড বুশিং এবং ইনস্ট্রুমেন্ট বুশিং
পাম্প, ভালভ এবং হাইড্রোলিক বুশিং
থ্রাস্ট ওয়াশার এবং পরিধান রিং
স্পেসারের হাতা এবং লোকেটিং হাতা
পিভট, কবজা এবং বিভক্ত বুশিং
সিএনসি বুশিংয়ের জন্য প্যাকেজিং এবং লিড টাইম
প্যাকেজিং
ব্যক্তিগত সুরক্ষা:PE ব্যাগ, ফোম, বা বোর, ওডি এবং ফ্ল্যাঞ্জ মুখের জন্য প্রতিরক্ষামূলক ফিল্ম
জারা সুরক্ষা:ভিসিআই কাগজ এবং বিদেশী ট্রানজিটে ইস্পাত এবং ব্রোঞ্জ বুশিংয়ের জন্য তেল দেওয়া
যথার্থ বুশিং:ফোম সন্নিবেশ এবং গুরুত্বপূর্ণ বোর এবং পৃষ্ঠতলের জন্য পৃথক বগি
শক্ত বুশিং:ফিনিস গ্রাইন্ডিং/হোনিং এর পর তেল বা মরিচা প্রতিরোধক প্রয়োগ করুন
কাস্টম প্যাকেজিং:অংশ সংখ্যা, লেবেল, পরিমাণ, এবং গ্রাহকের-নির্দিষ্ট প্যাকিং প্রয়োজনীয়তা
সাধারণ সীসা সময়
| অর্ডারের ধরন | সাধারণ সীসা সময় |
|---|---|
| প্রোটোটাইপ | 5-10 কার্যদিবস |
| কম-ভলিউম অর্ডার | 10-20 কার্যদিবস |
| উৎপাদন আদেশ | 15-30 কার্যদিবস |
| আদেশ পুনরাবৃত্তি করুন | 10-25 কার্যদিবস |
FAQ
প্রশ্ন: 1. আপনি কি সিএনসি মেশিনযুক্ত বুশিং তৈরি করতে পারেন?
উত্তর: আমরা কাস্টম প্লেইন স্লিভ বুশিং, ফ্ল্যাঞ্জড বুশিং, থ্রাস্ট ওয়াশার, গাইড বুশিং, পিভট এবং কব্জা বুশিং, পাম্প এবং ভালভ বুশিং, পরিধানের রিং, স্পেসার হাতা, স্টেপড বুশিং, স্প্লিট বুশিং, ইনস্ট্রুমেন্ট বুশিং এবং তেল{0}} কাস্টমার ড্রয়ড বুশিং থেকে তৈরি করি।
প্রশ্ন: 2. কি উপকরণ থেকে আপনি মেশিন bushings?
উত্তর: আমরা ব্রোঞ্জ এবং পিতল (C93700, C36000, C46400, C95400), কার্বন এবং অ্যালয় স্টিল (1045, 1060, 1144, 4140, 4340, 5120, 52100), {{3100}}, {3100,}}, {3100}, {3100} থেকে মেশিন বুশিং করি 304L, 316, 316L, 17-4 PH, 410, 420), অ্যালুমিনিয়াম (6061-T6, 6063-T5, 7075-T6, 2024-T3), তামা (C10100, C11000, C1720, এবং Gradetan, C1720)।
প্রশ্ন: 3. কোন উপকরণ আপনি মেশিন না?
উত্তর: আমরা অবাধ্য বা বিদেশী ধাতু যেমন টাংস্টেন বা ট্যানটালাম থেকে মেশিন বুশিং করি না এবং আমরা প্লাস্টিকের বুশিং, PTFE-রেখাযুক্ত বুশিং বা বিনিয়োগ-কাস্ট / সিন্টারড / পাউডার-ধাতু বুশিং সরবরাহ করি না। আমাদের ফোকাস হল উপরে তালিকাভুক্ত উপকরণে CNC টার্নিং, বিরক্তিকর, মিলিং এবং কঠিন ধাতুর বুশিং নাকাল।
প্রশ্ন: 4. বুশিংগুলিতে আপনি কী সিএনসি মেশিনিং সহনশীলতা অর্জন করতে পারেন?
উত্তর: বোর এবং ওডি-র জন্য আমরা সাধারণত ±0.01 মিমি ধরে রাখি, যথার্থ মেশিনিং ±0.005 মিমি পর্যন্ত। জ্যামিতি এবং উপাদানের উপর নির্ভর করে ID- থেকে-OD এর ঘনত্ব 0.003–0.005 মিমি পর্যন্ত নিয়ন্ত্রিত হয়।
প্রশ্ন: 5. আপনি ব্রোঞ্জ প্লেইন বিয়ারিং মেশিন করতে পারেন?
উঃ হ্যাঁ। আমরা C93700 সীসাযুক্ত ব্রোঞ্জ, C46400 নেভাল ব্রাস এবং C36000 ফ্রি-কাটিং ব্রাস, তেল-খাঁজযুক্ত এবং ফ্ল্যাঞ্জ কনফিগারেশন সহ প্লেইন বিয়ারিং এবং হাতা বুশিং মেশিন করি।
প্রশ্ন: 6. আপনি কি শক্ত এবং গ্রাউন্ড বুশিং সরবরাহ করতে পারেন?
উঃ হ্যাঁ। আমরা 52100, 4140, 4340 এবং 8620 এর মতো গ্রেডে-কঠিন, আবেশ-শক্ত এবং কার্বারাইজড বুশিংয়ের মাধ্যমে সরবরাহ করি, যার সাথে আইডি/ওডি রা 0.1–0.4 μm পিষে।
প্রশ্ন: 7. আপনি বুশিং বোরস বানাতে পারেন?
উঃ হ্যাঁ। আমরা নির্ভুল বোর এবং বিয়ারিং সারফেসগুলির জন্য হোনিং প্রদান করি, মাইক্রোন ব্যাস এবং ক্রস-হ্যাচ সারফেস তৈরি করে যা লুব্রিকেন্ট ধরে রাখে।
প্রশ্ন: 8. আপনি তেল খাঁজ এবং তৈলাক্তকরণ বৈশিষ্ট্য মেশিন করতে পারেন?
উঃ হ্যাঁ। আমরা তেলের খাঁজ, অক্ষীয় স্লট, বৃত্তাকার খাঁজ, ক্রস হোল এবং গ্রীস বা তেল-লুব্রিকেটেড প্লেইন বিয়ারিংয়ের জন্য অঙ্কন অনুযায়ী তৈলাক্তকরণ প্যাসেজ তৈরি করি।
প্রশ্ন: 9. আপনি কি বুশিংগুলিতে প্রলেপ প্রয়োগ করতে পারেন?
উঃ হ্যাঁ। উপাদান এবং প্রয়োগের উপর নির্ভর করে আমরা হার্ড ক্রোম, ইলেক্ট্রোলেস নিকেল, টিন প্লেটিং, ব্ল্যাক অক্সাইড, জিঙ্ক প্লেটিং, প্যাসিভেশন, ইলেক্ট্রোপলিশিং এবং অ্যানোডাইজিং প্রয়োগ করি।
প্রশ্ন: 10. আপনি উপাদান সার্টিফিকেট এবং পরিদর্শন রিপোর্ট সরবরাহ করতে পারেন?
উঃ হ্যাঁ। আমরা ম্যাটেরিয়াল সার্টিফিকেট (EN 10204 3.1), মাত্রিক পরিদর্শন রিপোর্ট, সিএমএম রিপোর্ট, সারফেস ফিনিশ রেকর্ড এবং অনুরোধে কঠোরতা রিপোর্ট প্রদান করতে পারি।
প্রশ্ন: 11. আপনি কি 2D অঙ্কন এবং CAD ফাইল গ্রহণ করেন?
উত্তর: আমরা সাধারণ STEP, STP, IGES, IGS, SolidWorks, DXF এবং 2D অঙ্কন ফাইল থেকে কাজ করতে পারি।
প্রশ্ন: 12. আপনি কি প্রোটোটাইপ এবং কম-ভলিউম উৎপাদন সমর্থন করেন?
উঃ হ্যাঁ। আমরা 1-10 টুকরা থেকে প্রোটোটাইপ পরিমাণ সমর্থন করি, 10-1 থেকে কম-ভলিউম উত্পাদন,000+ টুকরা, সেইসাথে অতিরিক্ত বুশিংয়ের জন্য পুনরাবৃত্তি উত্পাদন আদেশগুলিকে সমর্থন করি৷
প্রশ্ন: 13. সিএনসি মেশিনযুক্ত বুশিংয়ের জন্য সাধারণ লিড টাইম কী?
উত্তর: জটিলতা, পরিমাণ, উপাদান এবং ফিনিশিং এর উপর নির্ভর করে প্রোটোটাইপের জন্য সাধারণ লিড টাইম হল 5-10 কার্যদিবস, কম-ভলিউম অর্ডারের জন্য 10-20 কার্যদিবস এবং উত্পাদন অর্ডারের জন্য 15-30 কার্যদিবস।
গরম ট্যাগ: cnc machined bushings, China cnc machined bushings নির্মাতারা, সরবরাহকারী, কারখানা, টাইটানিয়াম
