CNC মেশিন ফিটিংস
আমরা কাস্টম উত্পাদনসিএনসি মেশিনযুক্ত জিনিসপত্রগ্রাহক অঙ্কন এবং CAD ফাইল থেকে, সহকনুই, টি এবং ক্রস ফিটিং, কাপলিং, ইউনিয়ন, অ্যাডাপ্টার, রিডুসার, হোস বার্বস এবং স্টেম, কম্প্রেশন ফিটিং বডি, ইনস্ট্রুমেন্টেশন ফিটিং বডি, ফেরুলস এবং স্লিভস, ব্যাঞ্জো ফিটিং এবং কাস্টম ম্যানিফোল্ড ব্লক. আমাদের CNC টার্নিং, মিলিং, ড্রিলিং, বোরিং এবং থ্রেড-কাটিং ক্ষমতা হাইড্রলিক্স, নিউমেটিক্স, ইন্সট্রুমেন্টেশন, ফ্লুইড এবং গ্যাস সিস্টেম, পাম্প, ভালভ এবং প্রক্রিয়া সরঞ্জামগুলির জন্য লিক-আঁটসাঁট ফিটিং তৈরি করে৷
একটি মানানসই একটি লাইন - যোগদান, পুনঃনির্দেশ, সমাপ্ত বা সিল করেথ্রেড নির্ভুলতা, মুখের জ্যামিতি সিলিং, বোর প্রান্তিককরণ, দেয়ালের বেধ এবং পৃষ্ঠের ফিনিসএটি চাপ ধরে কিনা তা নির্ধারণ করুন। আমরা মেশিন ফিটিং থেকেস্টেইনলেস স্টীল (303, 304, 304L, 316, 316L, 17-4 PH), পিতল এবং ব্রোঞ্জ (C36000, C46400, C95400), কার্বন এবং খাদ ইস্পাত (1045, 1144, 4140, a406, 340T), 7075-T6), তামা (C10100, C11000) এবং টাইটানিয়াম (গ্রেড 2, গ্রেড 5), কলাই এবং অঙ্কন দ্বারা নির্দিষ্ট সমাপ্তি সঙ্গে. অংশগুলি নির্দিষ্ট মাত্রা, সহনশীলতা, উপকরণ এবং চাপের প্রয়োজনীয়তা অনুসারে তৈরি করা হয়, অনুরোধে উপলব্ধ উপাদান শংসাপত্র সহ।
CNC মেশিনযুক্ত জিনিসপত্রের প্রকারগুলি আমরা তৈরি করি
আমরা ফিটিং ধরনের বিস্তৃত মেশিন. নীচে সবচেয়ে সাধারণ; যদি আপনার অঙ্কন একটি ভিন্ন কনফিগারেশন দেখায়, পর্যালোচনার জন্য এটি পাঠান.
কনুই ফিটিং
45 ডিগ্রী এবং 90 ডিগ্রী কনুই থ্রেডেড, ব্রেজড বা ঢালাই শেষ।
উপকরণ: 316L · 303 · C36000 · 4140

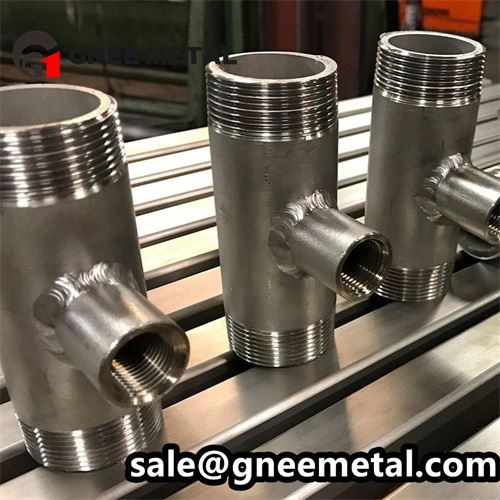

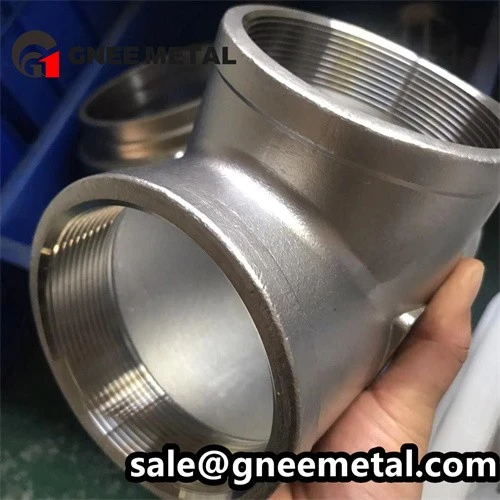

টি এবং ক্রস ফিটিং
লাইন ব্রাঞ্চিং এবং মিক্সিংয়ের জন্য তিন- এবং চার-ওয়ে ফিটিং।
উপকরণ: 316L · 304 · C36000 · 6061-T6
কাপলিং এবং ইউনিয়ন
ক্যাপটিভ-নাক বা ফ্ল্যাট-মুখের নকশা সহ স্ট্রেইট কাপলিং এবং ইউনিয়ন।
উপকরণ:316L · C36000 · 4140 · গ্রেড 5 টাইটানিয়াম

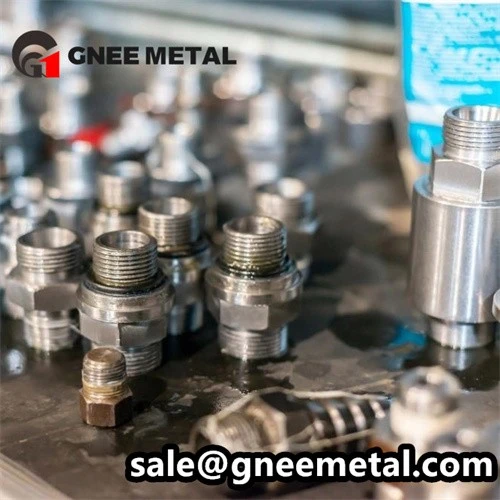

অ্যাডাপ্টার এবং রিডুসার
থ্রেড-থেকে-থ্রেড অ্যাডাপ্টার, বুশিং এবং স্টেপ ফিটিং কমানো।
উপকরণ: 303 · 316L · C36000 · 4140
পায়ের পাতার মোজাবিশেষ বার্বস এবং ডালপালা
নমনীয় পায়ের পাতার মোজাবিশেষ এবং নল সংযোগের জন্য কাঁটাযুক্ত কান্ড এবং লেজ।
উপকরণ: C36000 · 316L · 6061-T6
কম্প্রেশন ফিটিং সংস্থা
টিউব-থেকে-থ্রেড সংযোগের জন্য কম্প্রেশন বডি এবং বাদাম।
উপকরণ: 316L · C36000 · 6061-T6
ফেরুলস এবং হাতা
টিউব গ্রিপিংয়ের জন্য মেশিনযুক্ত ফেরুলস এবং সমর্থন হাতা।
উপকরণ:316L · 17-4 PH · C36000
ইন্সট্রুমেন্টেশন ফিটিংস
প্রসেস লাইনের জন্য গেজ, ভালভ এবং ম্যানিফোল্ড ফিটিং বডি।
উপকরণ:316L · 316L VIM-VAR · 17-4 PH
ব্যাঞ্জো ফিটিংস
ব্যাঞ্জো বোল্ট এবং বডি-প্রবাহ ক্রস ড্রিলিং সহ।
উপকরণ: 316L · C36000 · 6061-T6
বিস্তারণ এবং শঙ্কু জিনিসপত্র
37 ডিগ্রী /45 ডিগ্রী ফ্লেয়ার এবং শঙ্কু-ধাতুর জন্য সিট ফিটিং-থেকে-মেটাল সিলিং।
উপকরণ: 316L · C36000 · 4140
ও-রিং বস এবং ফেস সিল ফিটিং
ORB এবং ORFS প্লাগ, সুইভেল এবং ও- রিং গ্রুভ সহ অ্যাডাপ্টার।
উপকরণ:4140 · 4340 · 316L · 17-4 PH
কাস্টম ম্যানিফোল্ড ব্লক
ড্রিল করা এবং পোর্ট করা ব্লকগুলি একাধিক ফিটিং ফাংশনকে একীভূত করে।
উপকরণ: 6061-T6 · 316L · 4140 · C36000
একটি কাস্টম ফিটিং আছে? আপনার অঙ্কন পাঠান
ফিটিং এর জন্য CNC মেশিনিং প্রসেস
সিএনসি টার্নিং
এর জন্য সেরা:দেহ · হেক্সেস · নাক · থ্রেড
বৃত্তাকার ফিটিং শরীর এবং শেষ ফর্ম জন্য প্রাথমিক প্রক্রিয়া.
সিএনসি মিলিং
এর জন্য সেরা:ফ্ল্যাট · ক্রস হোল · পোর্ট · ব্যাঞ্জো ড্রিলস
মিলিত বৈশিষ্ট্যের জন্য, বহুগুণ পোর্ট এবং ক্রস ড্রিলিং।
থ্রেড কাটা এবং ঘূর্ণায়মান
এর জন্য সেরা:NPT · BSPP · মেট্রিক · UN থ্রেড
একক-পয়েন্ট অ্যান্ড ডাই-নিয়ন্ত্রিত পিচ ব্যাস সহ থ্রেড কাটা।
তুরপুন এবং বিরক্তিকর
এর জন্য সেরা:বোরস · ক্রস প্যাসেজ · বহুগুণ
প্রবাহ পথের জন্য গর্তের মধ্য দিয়ে সঠিক এবং ছেদ করা।
সিলিং ফেস মেশিনিং
এর জন্য সেরা:শঙ্কু আসন · জ্বলন্ত মুখ · ORFS মুখ
লিক-আঁটসাঁট সিলিংয়ের জন্য মেশিনযুক্ত কোণ এবং পৃষ্ঠের সমাপ্তি।
ডিবারিং ও ক্লিনিং
এর জন্য সেরা:থ্রেড · বোরস · ক্রস গর্ত
Burr-মুক্ত প্রবাহ প্যাসেজ; চিপস মুছে ফেলা এবং প্যাকিং আগে পরিষ্কার.
CNC ফিটিং উপকরণ
জিনিসপত্র জন্য, উপাদান নির্বাচন উপর নির্ভর করেতরল সামঞ্জস্য, চাপ, তাপমাত্রা, জারা পরিবেশ এবং থ্রেড পরিধান. আমরা স্টেইনলেস স্টীল, পিতল এবং তামা, কার্বন এবং অ্যালয় স্টিল, অ্যালুমিনিয়াম এবং টাইটানিয়াম নীচে তালিকাভুক্ত ধাতব পদার্থ থেকে মেশিন ফিটিং করি৷
| উপাদান | সাধারণ গ্রেড | সাধারণ ফিটিং অ্যাপ্লিকেশন | মূল সুবিধা |
|---|---|---|---|
| স্টেইনলেস স্টীল | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | ইন্সট্রুমেন্টেশন ফিটিং, কম্প্রেশন বডি, প্রসেস এবং মেরিন ফিটিং | বিস্তৃত রাসায়নিক এবং ক্লোরাইড জারা প্রতিরোধের; 303 মেশিন অবাধে; 17-4 PH শক্তি যোগ করে |
| পিতল এবং ব্রোঞ্জ | C36000 বিনামূল্যে-কাটিং ব্রাস · C46400 নেভাল ব্রাস · C95400 অ্যালুমিনিয়াম ব্রোঞ্জ | পায়ের পাতার মোজাবিশেষ বার্বস, অ্যাডাপ্টার, কাপলিং, বায়ুসংক্রান্ত এবং জল জিনিসপত্র | চমৎকার machinability, ভাল জারা প্রতিরোধের, নির্ভরযোগ্য থ্রেড sealing |
| কার্বন এবং খাদ ইস্পাত | 1045 · 1144 · 4140 · 4340 | হাইড্রোলিক ORB এবং ORFS ফিটিং, উচ্চ-চাপ অ্যাডাপ্টার | চাপ সেবা জন্য উচ্চ শক্তি; শক্তযোগ্য থ্রেড এবং সিলিং মুখ |
| অ্যালুমিনিয়াম | 6061-T6 · 6063-T5 · 7075-T6 | বায়ুসংক্রান্ত জিনিসপত্র, বহুগুণ ব্লক, লাইটওয়েট তরল সিস্টেম | কম ওজন, অ্যানোডিজেবল, জারা-প্রতিরোধী, মেশিনে সহজ |
| তামা | C10100 (OFHC) · C11000 ইলেক্ট্রোলাইটিক কপার | পরিবাহী জিনিসপত্র, ভ্যাকুয়াম এবং ক্রায়োজেনিক লাইন উপাদান | উচ্চ তাপ এবং বৈদ্যুতিক পরিবাহিতা; চমৎকার brazing আচরণ |
| টাইটানিয়াম | গ্রেড 2 (CP) · গ্রেড 5 (Ti-6Al-4V) | সামুদ্রিক, রাসায়নিক এবং সমুদ্রের জলের জিনিসপত্র | অসামান্য জারা প্রতিরোধের এবং শক্তি- থেকে-ওজন |
আমাদের উপাদান সুযোগ.আমরা মেশিন ফিটিং থেকেস্টেইনলেস স্টীল, পিতল এবং তামা, কার্বন এবং খাদ ইস্পাত, অ্যালুমিনিয়াম এবং টাইটানিয়াম, চাপ, ক্ষয় এবং তরল-বেশিরভাগ উপযুক্ত অ্যাপ্লিকেশনের সামঞ্জস্যের প্রয়োজনীয়তাগুলিকে কভার করে৷একটি বিশেষ গ্রেডের জন্য, পর্যালোচনার জন্য আপনার অঙ্কন পাঠান।
থ্রেড স্ট্যান্ডার্ড এবং সংযোগের ধরন
ফিটিংস তাদের থ্রেড এবং মুখের মাধ্যমে সিল করে, তাই আমরা প্রযোজ্য মান অনুযায়ী থ্রেড ফর্ম এবং সিলিং জ্যামিতি মেশিন করি। নীচে সবচেয়ে সাধারণ; বিশেষ থ্রেড অঙ্কন প্রতি machined হয়.
| থ্রেড / সংযোগ | স্ট্যান্ডার্ড | সিলিং পদ্ধতি | সাধারণ ব্যবহার |
|---|---|---|---|
| এনপিটি/এনপিটিএফ | ANSI/ASME B1.20.1 | সিলান্ট সঙ্গে টেপার থ্রেড | সাধারণ শিল্প পাইপ জিনিসপত্র |
| বিএসপিপি (জি) | ISO 228-1 / BS 2779 | বন্ধনযুক্ত সীল বা মুখের সাথে সমান্তরাল থ্রেড | ইউরোপীয় সরঞ্জাম, জলবাহী |
| বিএসপিটি (আর) | ISO 7-1 | সিলান্ট সঙ্গে টেপার থ্রেড | ইউরোপীয় পাইপ সংযোগ |
| মেট্রিক আইএসও | ISO 261 / ISO 965 | O-রিং বা গ্যাসকেটের সাথে সমান্তরাল থ্রেড | যন্ত্রপাতি এবং অটোমেশন |
| ইউএন/ইউএনএফ | ASME B1.1 | গ্যাসকেট বা O-রিং সহ সমান্তরাল থ্রেড | যন্ত্র, উত্তর আমেরিকার সরঞ্জাম |
| ও-রিং বস (ORB) | SAE J514 | ও-মেশিনড বসে রিং করুন | হাইড্রোলিক পোর্ট অ্যাডাপ্টার |
| ও-রিং ফেস সিল (ORFS) | SAE J1453 | O-চ্যাপ্টা মুখে আংটি | উচ্চ-চাপ হাইড্রলিক্স |
| 37 ডিগ্রি ফ্লেয়ার (JIC) | SAE J514 | মেটাল-থেকে-মেটাল ফ্লেয়ার শঙ্কু | হাইড্রোলিক টিউব ফিটিং |
| 45 ডিগ্রি ফ্লেয়ার (SAE) | SAE J512 | মেটাল-থেকে-মেটাল ফ্লেয়ার শঙ্কু | নিম্ন-চাপের টিউব লাইন |
| কম্প্রেশন (ফেরুল) | ISO 8434-1 / DIN 2353 | টিউবে কামড়-টাইপ ফেরুল | ইন্সট্রুমেন্টেশন এবং হাইড্রোলিক টিউবিং |
সমালোচনামূলক বৈশিষ্ট্য আমরা নিয়ন্ত্রণ করি
থ্রেড জ্যামিতি- পিচ ব্যাস, টেপার এবং ফর্ম Go/No দিয়ে চেক করা হয়েছে-থ্রেড স্ট্যান্ডার্ডে যান।
সিলিং মুখ- কোণ অ্যাঙ্গেল, ফ্লেয়ার ফেস এবং O-রিং গ্রুভস লিক-টাইট সিলিংয়ের জন্য সঠিক ফিনিস সহ মেশিনযুক্ত।
বোর অ্যালাইনমেন্ট- মাধ্যমে এবং ক্রস ড্রিলিংগুলি সঠিকভাবে অবস্থান করে যাতে ছেদকারী প্রবাহ প্যাসেজগুলি পরিষ্কারভাবে মিলিত হয়।
প্রাচীর বেধ- চাপ রেটিং এর জন্য নিয়ন্ত্রিত, বিশেষ করে ক্রস ড্রিলিং এবং হেক্স বিভাগে।
Burr অপসারণ- ফ্লো প্যাসেজগুলি ডিবার করা এবং পরিষ্কার করা হয়েছে; কোন আলগা চিপ জিনিসপত্র ভিতরে পাঠানো.
হেক্স এবং রেঞ্চ ফ্ল্যাটসঠিক ইনস্টলেশন টর্কের জন্য - জুড়ে-ফ্ল্যাট মাত্রা নিয়ন্ত্রিত।
CNC ফিটিং জন্য তাপ চিকিত্সা
তাপ চিকিত্সা চাপ পরিষেবার জন্য ফিটিং শক্তি বৃদ্ধি করে এবং অঙ্কন দ্বারা নির্দিষ্ট করা হয়। এটি থ্রেডের চূড়ান্ত মেশিনের আগে প্রয়োগ করা হয় এবং যেখানে প্রয়োজন হয় মুখ সিল করা হয়।
| তাপ চিকিত্সা | প্রযোজ্য গ্রেড | সাধারণ ফিটিং অংশ |
|---|---|---|
| নিভান এবং মেজাজ | 4140 · 4340 · 1045 | হাইড্রোলিক ORB / ORFS অ্যাডাপ্টার, কাপলিং |
| ইন্ডাকশন হার্ডেনিং | 1045 · 4140 | থ্রেডেড নাক, সিল করা মুখ |
| সমাধান + বার্ধক্য | 17-4 PH · 7075-T6 | উচ্চ-চাপের স্টেইনলেস ফিটিং |
| স্ট্রেস রিলিভিং | সমস্ত ইস্পাত গ্রেড | থ্রেডিং আগে মেশিন মৃতদেহ |
ফিটিং মেশিনিং টলারেন্স এবং স্পেসিফিকেশন
মানানসই কর্মক্ষমতা থ্রেড নির্ভুলতা এবং সিলিং-মুখের জ্যামিতির উপর নির্ভর করে। আমরা নীচের বৈশিষ্ট্যগুলিকে অঙ্কন করার জন্য ধরে রাখি, এবং অনুরোধে আরও শক্ত করি।
| স্পেসিফিকেশন | সাধারণ ক্ষমতা | সাধারণ ফিটিং অ্যাপ্লিকেশন |
|---|---|---|
| সমালোচনামূলক মাত্রা | ±0.01 মিমি (নির্ভুলতা থেকে ±0.005 মিমি) | সিল করা মুখ, গেজ-গুণমান অংশ |
| থ্রেড সহনশীলতা | মান অনুযায়ী (যেমন ISO 6g/6H, ANSI 2A/2B); যান/না-গিয়েজ করুন | NPT, BSPP, মেট্রিক, UN/UNF থ্রেড |
| মুখ কোণ sealing | শঙ্কু এবং ফ্লেয়ার সিটের উপর ±0.5 ডিগ্রী | JIC 37 ডিগ্রি এবং SAE 45 ডিগ্রি ফ্লেয়ার ফিটিং |
| বোর ব্যাস | ±0.03–0.05 মিমি | ফ্লো প্যাসেজ, টিউব সকেট |
| ক্রস হোল অবস্থান | ±0.05–0.1 মিমি | ব্যাঞ্জো ড্রিলস, ম্যানিফোল্ড প্যাসেজ |
| ঘনত্ব (বোর থেকে থ্রেড) | 0.01–0.02 মিমি পর্যন্ত নিচে | কাপলিং, কম্প্রেশন বডি |
| ও-রিং গ্রুভ | প্রস্থ এবং ব্যাসের উপর ±0.02–0.05 মিমি | ORB, ORFS এবং ম্যানিফোল্ড ফিটিং |
| ফ্ল্যাট জুড়ে (হেক্স) | ±0.05–0.1 মিমি | বডি, নাট, ব্যাঞ্জো বোল্ট |
| পৃষ্ঠের রুক্ষতা | Ra 0.8–1.6 μm মান; Ra 0.4 μm সিলিং মুখ | শঙ্কু আসন, ফ্লেয়ার ফেস, ও-রিং ফেস |
CNC ফিটিং জন্য সারফেস সমাপ্তি
সারফেস ফিনিস ফিটিংগুলিকে ক্ষয় এবং পরিধান থেকে রক্ষা করে এবং থ্রেড এবং সিলিং মুখগুলিকে পরিষ্কার এবং কার্যকরী রাখে।
| সারফেস ফিনিশ | প্রযোজ্য উপকরণ | সাধারণ ফিটিং অংশ | প্রধান সুবিধা |
|---|---|---|---|
| ইলেক্ট্রোলেস নিকেল কলাই | 4140 · 4340 · 1045 · অ্যালুমিনিয়াম | হাইড্রোলিক অ্যাডাপ্টার, উচ্চ-চাপের ফিটিং | থ্রেড এবং শরীরের উপর অভিন্ন জারা সুরক্ষা |
| হার্ড ক্রোম প্লেটিং | 4140 · 4340 | পরিধান পৃষ্ঠতল, টিউব সকেট | শক্ত, পরিধান-প্রতিরোধী পৃষ্ঠ |
| প্যাসিভেশন | 303 · 304 · 316L · 17-4 পিএইচ | ইন্সট্রুমেন্টেশন এবং প্রসেস ফিটিং | বিনামূল্যে লোহা অপসারণ, জারা প্রতিরোধের উন্নত |
| ইলেক্ট্রোপলিশিং | 316L · 304 | খাদ্য, চিকিৎসা এবং পরিষ্কার{0}}প্রসেস ফিটিং | মসৃণ, পরিষ্কার প্রবাহ প্যাসেজ |
| অ্যানোডাইজিং (টাইপ II / হার্ড III) | 6061-T6 · 7075-T6 | বায়ুসংক্রান্ত জিনিসপত্র, বহুগুণ ব্লক | জারা এবং পরিধান প্রতিরোধের |
| কালো অক্সাইড | 1045 · 4140 · 4340 | সাধারণ-উদ্দেশ্য ইস্পাত ফিটিং | অর্থনৈতিক জারা সুরক্ষা |
| নিকেল প্রলেপ | C36000 · C46400 ব্রাস | ব্রাস barbs এবং অ্যাডাপ্টার | ক্ষয়কারী সেবা জন্য টেকসই উজ্জ্বল ফিনিস |
| দস্তা কলাই | কার্বন ইস্পাত | সাধারণ-উদ্দেশ্য ফিটিং | অর্থনৈতিক জারা সুরক্ষা |
মানানসই মান নিয়ন্ত্রণ
আমরা থ্রেড, সিলিং ফেস, বোরস এবং ক্রস ড্রিলিং পরিদর্শন করি যাতে ফিটিংস ড্রয়িং পূরণ করে এবং উদ্দেশ্য অনুযায়ী সিল করে। নথিভুক্ত প্রকল্পগুলির জন্য, আমরা আপনার আগত পরিদর্শন সমর্থন করার জন্য উপাদান শংসাপত্র এবং পরিদর্শন রেকর্ড সরবরাহ করতে পারি।
| পরিদর্শন আইটেম | সরঞ্জাম / পদ্ধতি | সাধারণ ফিটিং অংশ |
|---|---|---|
| থ্রেড পরিদর্শন | যান/না-গো থ্রেড গেজ (NPT, BSPP, মেট্রিক, UN) | সমস্ত থ্রেডেড জিনিসপত্র এবং অ্যাডাপ্টার |
| সিলিং ফেস জ্যামিতি | CMM · কোণ পরিমাপক · প্রোফাইলমিটার | ফ্লেয়ার, শঙ্কু এবং ORFS মুখ |
| বোর ও ক্রস হোল | পিন গেজ · CMM | বডি, ব্যাঞ্জো ফিটিং, বহুগুণ |
| সমালোচনামূলক মাত্রা | মাইক্রোমিটার · সিএমএম | গেজ-গুণমান এবং নির্ভুল জিনিসপত্র |
| একাগ্রতা | সূচক ডায়াল · CMM | কাপলিং, কম্প্রেশন বডি |
| পৃষ্ঠের রুক্ষতা | রুক্ষতা পরীক্ষক | মুখ এবং প্রবাহ প্যাসেজ sealing |
| কঠোরতা (তাপ-চিকিত্সা করা হয়েছে) | কঠোরতা পরীক্ষক | শক্ত ইস্পাত এবং 17-4 PH ফিটিং |
| উপাদান যাচাই | স্পেকট্রোমিটার + উপাদান সার্টিফিকেট | আগত কাঁচামাল (EN 10204 3.1 উপলব্ধ) |
| চূড়ান্ত পরিদর্শন | CMM + পরিদর্শন রিপোর্ট | চূড়ান্ত মাত্রিক গ্রহণযোগ্যতা |
নথিভুক্ত মান নিয়ন্ত্রণ প্রয়োজন?আমাদের আপনার অঙ্কন এবং পরিদর্শন প্রয়োজনীয়তা পাঠান.
প্রোটোটাইপ এবং কম-ভলিউম ফিটিং মেশিনিং
ফিটিং প্রকল্পগুলি প্রায়শই প্রোটোটাইপ - নতুন সিস্টেম, বিশেষ থ্রেড সংমিশ্রণ বা প্রতিস্থাপনের সাথে শুরু হয় যা উত্পাদনের আগে অবশ্যই পরীক্ষা করা উচিত। আমরা সমর্থন করিপ্রোটোটাইপ এবং কম-ভলিউম CNC মেশিনিংএকক নমুনা থেকে ছোট- ব্যাচের অর্ডারের পুনরাবৃত্তি করতে।
প্রোটোটাইপ মেশিনিং
নতুন ডিজাইন, বৈধতা এবং প্রতিস্থাপনের জন্য।
সাধারণ পরিমাণ:1-10 পিসি
কম-ভলিউম উৎপাদন
পাইলট সিস্টেম এবং প্রাথমিক উত্পাদন রান জন্য.
সাধারণ পরিমাণ:10-1,000+ পিসি
উত্পাদন পুনরাবৃত্তি করুন
প্রতিষ্ঠিত ডিজাইনের সাথে অতিরিক্ত জিনিসপত্র এবং পুনরাবৃত্ত অর্ডারের জন্য।
সাধারণ পরিমাণ:প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে
জন্য উপযুক্ত
কনুই, টি এবং ক্রস ফিটিং
কাপলিং, ইউনিয়ন এবং অ্যাডাপ্টার
পায়ের পাতার মোজাবিশেষ barbs এবং ডালপালা
কম্প্রেশন এবং ইন্সট্রুমেন্টেশন সংস্থা
ফেরুলস, হাতা এবং ব্যাঞ্জো ফিটিং
কাস্টম বহুগুণ ব্লক
প্যাকেজিং এবং সিএনসি ফিটিং এর জন্য লিড টাইম
প্যাকেজিং
থ্রেড সুরক্ষা:মুখ এবং থ্রেড সিল করার অনুরোধে প্লাস্টিকের থ্রেড ক্যাপ বা ফেনা সুরক্ষা
জারা সুরক্ষা:ভিসিআই কাগজ এবং বিদেশী ট্রানজিটে ইস্পাত জিনিসপত্রের জন্য অয়েলিং
পরিচ্ছন্নতা:প্যাক করার আগে ফিটিংস ডিবারড, বাতাস-প্রস্ফুটিত এবং চিপসমুক্ত
মিশ্র আদেশ:লেবেল এবং পরিমাণ চেকলিস্ট সহ অংশ সংখ্যা দ্বারা সাজানো
কাস্টম প্যাকেজিং:গ্রাহকের-নির্দিষ্ট প্যাকিং প্রয়োজনীয়তা সমর্থিত
সাধারণত লিড টাইম
| অর্ডারের ধরন | সাধারণত লিড টাইম |
|---|---|
| প্রোটোটাইপ | 5-10 কার্যদিবস |
| কম-ভলিউম অর্ডার | 10-20 কার্যদিবস |
| উৎপাদন আদেশ | 15-30 কার্যদিবস |
| আদেশ পুনরাবৃত্তি করুন | 10-25 কার্যদিবস |
FAQ
প্রশ্ন: 1. আপনি কি সিএনসি মেশিনযুক্ত জিনিসপত্র তৈরি করতে পারেন?
উত্তর: আমরা কাস্টম কনুই, টি এবং ক্রস ফিটিং, কাপলিং, ইউনিয়ন, অ্যাডাপ্টার, রিডুসার, হোস বার্ব এবং স্টেম, কম্প্রেশন এবং ইনস্ট্রুমেন্টেশন ফিটিং বডি, ফেরুলস এবং স্লিভস, ব্যাঞ্জো ফিটিংস, ফ্লেয়ার এবং কোন ফিটিং, ও- রিং বস এবং ফেস সিল ফিটিং, কাস্টমার ড্রয়িংস থেকে ফেস সিল ফিটিং তৈরি করি।
প্রশ্ন: 2. আপনি কি উপকরণ থেকে মেশিন ফিটিং?
উত্তর: আমরা স্টেইনলেস স্টীল (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), পিতল এবং ব্রোঞ্জ (C36000, C46400, C95400), কার্বন, 14145, কার্বন, 145 মিশ্র থেকে মেশিন ফিটিং করি 4140, 4340), অ্যালুমিনিয়াম (6061-T6, 6063-T5, 7075-T6), তামা (C10100, C11000) এবং টাইটানিয়াম (গ্রেড 2, গ্রেড 5)।
প্রশ্ন: 3. কি থ্রেড মান আপনি মেশিন করতে পারেন?
উত্তর: আমরা মেশিন NPT/NPTF (ANSI/ASME B1.20.1), BSPP/BSPT (ISO 228-1 / ISO 7-1), মেট্রিক ISO (ISO 261), UN / UNF (ASME B1.1), প্লাস অঙ্কন প্রতি বিশেষ থ্রেড। সমস্ত থ্রেড Go/No-Go গেজ করা হয়।
প্রশ্ন: 4. আপনি কি ORB এবং ORFS অ্যাডাপ্টারের মতো হাইড্রোলিক ফিটিং মেশিন করতে পারেন?
উঃ হ্যাঁ। আমরা মেশিন O-রিং বস (SAE J514) এবং O-রিং ফেস সিল (SAE J1453) অ্যাডাপ্টার, প্লাগ এবং সুইভেল 4140, 4340, 316L এবং 17-4 PH থেকে, সঠিকভাবে মেশিন করা ও-রিং গ্রুভ দিয়ে।
প্রশ্ন: 5. আপনি মেশিন বিস্তারণ এবং কম্প্রেশন জিনিসপত্র করতে পারেন?
উঃ হ্যাঁ। আমরা মেশিন 37 ডিগ্রী JIC এবং 45 ডিগ্রী SAE ফ্লেয়ার ফিটিং এবং কামড়-টাইপ কম্প্রেশন ফিটিং (ISO 8434-1 / DIN 2353) বডি, নাট, ফেরুলস এবং হাতা সহ।
প্রশ্ন: 6. আপনি ক্রস ড্রিলিং এবং ম্যানিফোল্ড সহ মেশিন ফিটিং করতে পারেন?
উঃ হ্যাঁ। আমরা ব্যাঞ্জো ফিটিং এবং কাস্টম ম্যানিফোল্ড ব্লকের জন্য ছেদকারী ফ্লো প্যাসেজগুলি ড্রিল করি এবং বোর করি, সঠিক গর্তের অবস্থান এবং ডিবারড, চিপ-মুক্ত প্যাসেজ সহ।
প্রশ্ন: 7. ফিটিংসে আপনি কী সহনশীলতা অর্জন করতে পারেন?
উত্তর: আমরা সাধারণত ±0.01 মিমি ক্রিটিকাল ডাইমেনশনে ধরে রাখি, নির্ভুলতা মেশিনিং ±0.005 মিমি পর্যন্ত। সিলিং মুখের কোণগুলিকে ±0.5 ডিগ্রির মধ্যে রাখা হয় এবং তাদের আদর্শ সহনশীলতার সাথে থ্রেড করা হয়।
প্রশ্ন: 8. আপনি কি উচ্চ-চাপের ফিটিং সরবরাহ করতে পারেন?
উঃ হ্যাঁ। আমরা 4140, 4340 এবং 17 থেকে উচ্চ-চাপ অ্যাডাপ্টার এবং কাপলিং মেশিন করি-নিভেঞ্চ-এবং-মেজাজ বা দ্রবণ-এবং বার্ধক্যজনিত তাপ চিকিত্সা সহ 4 PH দিয়ে যেখানে অঙ্কনের উচ্চ শক্তির প্রয়োজন হয়।
প্রশ্ন: 9. আপনি জিনিসপত্রের জন্য কোন পৃষ্ঠের সমাপ্তি অফার করেন?
উত্তর: ইলেক্ট্রোলেস নিকেল, হার্ড ক্রোম, প্যাসিভেশন, ইলেক্ট্রোপলিশিং, অ্যানোডাইজিং, ব্ল্যাক অক্সাইড, জিঙ্ক এবং নিকেল প্লেটিং, প্লাস মেশিনযুক্ত সিলিং ফেস Ra 0.4 μm পর্যন্ত।
প্রশ্ন: 10. আপনি উপাদান সার্টিফিকেট এবং পরিদর্শন রিপোর্ট সরবরাহ করতে পারেন?
উঃ হ্যাঁ। আমরা অনুরোধের ভিত্তিতে উপাদান সার্টিফিকেট (EN 10204 3.1), মাত্রিক পরিদর্শন প্রতিবেদন, CMM রিপোর্ট এবং থ্রেড গেজিং রেকর্ড সরবরাহ করতে পারি।
প্রশ্ন: 11. আপনি কি 2D অঙ্কন এবং CAD ফাইল গ্রহণ করেন?
উত্তর: আমরা সাধারণ STEP, STP, IGES, IGS, SolidWorks, DXF এবং 2D অঙ্কন ফাইল থেকে প্রযোজ্য থ্রেড স্ট্যান্ডার্ড এবং চাপের প্রয়োজনীয়তা সহ কাজ করতে পারি।
প্রশ্ন: 12. আপনি কি প্রোটোটাইপ এবং কম-ভলিউম উৎপাদন সমর্থন করেন?
উঃ হ্যাঁ। আমরা 1-10 টুকরা থেকে প্রোটোটাইপ পরিমাণ সমর্থন করি, 10-1 থেকে কম-ভলিউম উত্পাদন,000+ টুকরা, সেইসাথে স্ট্যান্ডার্ড এবং বিশেষ ফিটিংগুলির জন্য পুনরাবৃত্তি উত্পাদন আদেশগুলিকে সমর্থন করি৷
প্রশ্ন: 13. সিএনসি মেশিনযুক্ত ফিটিংগুলির জন্য সাধারণ লিড টাইম কী?
উত্তর: জটিলতা, পরিমাণ, উপাদান এবং ফিনিশিং এর উপর নির্ভর করে প্রোটোটাইপের জন্য সাধারণ লিড টাইম হল 5-10 কার্যদিবস, কম-ভলিউম অর্ডারের জন্য 10-20 কার্যদিবস এবং উত্পাদন অর্ডারের জন্য 15-30 কার্যদিবস।
