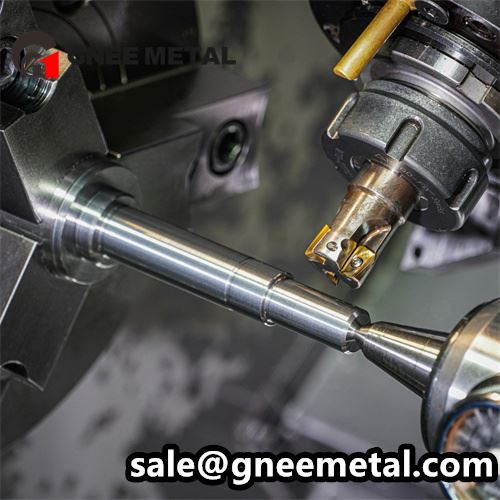

CNC টার্ন-মিল মেশিন পার্টস

সামর্থ্য	সাধারণ স্পেসিফিকেশন
সর্বোচ্চ টার্নিং ব্যাস	Ø300 মিমি
সর্বোচ্চ টার্নিং লেন্থ	500 মিমি
বার ক্ষমতা	Ø65 মিমি পর্যন্ত
মিলিং স্পিন্ডল গতি	12,000 rpm পর্যন্ত
Y-অক্ষ ভ্রমণ	±50 মিমি
সি-অক্ষ পজিশনিং	0.001 ডিগ্রী
টার্নিং টলারেন্স	±0.01 মিমি
মিলিং সহনশীলতা	±0.02 মিমি
গর্ত ব্যাস সহনশীলতা	±0.01–0.02 মিমি
পৃষ্ঠের রুক্ষতা	Ra 0.8–3.2 μm
থ্রেডিং	মেট্রিক, UNC, UNF এবং কাস্টম থ্রেড
অংশের দৈর্ঘ্য-থেকে-ব্যাসের অনুপাত	10:1 পর্যন্ত
উৎপাদন ভলিউম	প্রোটোটাইপ 10,000+ পিসি
CAD ফাইল ফরম্যাট	STEP, STP, IGES, X_T, DWG, DXF, PDF



সঠিক CNC মেশিনিং প্রক্রিয়া নির্বাচন করা প্রধানত অংশের জ্যামিতি এবং মেশিন বৈশিষ্ট্যের উপর নির্ভর করে।সিএনসি বাঁকপ্রাথমিকভাবে ঘূর্ণন জ্যামিতি সঙ্গে অংশ জন্য সবচেয়ে উপযুক্ত, যখনসিএনসি মিলিংপ্লেট, ব্লক এবং অংশগুলির জন্য আদর্শ যার জন্য মাল্টি-ফেস মিলিং প্রয়োজন৷CNC টার্ন-মিল মেশিনিংএকটি একক মেশিনে বাঁক এবং মিলিং ক্রিয়াকলাপগুলিকে একত্রিত করে, এটি জটিল অংশগুলির জন্য বিশেষভাবে উপযুক্ত করে যা নলাকার জ্যামিতি এবং ছিদ্র, স্লট, ফ্ল্যাট এবং অফ-সেন্টার হোলগুলির মতো মিলিত বৈশিষ্ট্যগুলিকে বৈশিষ্ট্যযুক্ত করে৷



বৈশিষ্ট্য	সিএনসি টার্নিং	CNC টার্ন-মিল	সিএনসি মিলিং
প্রাথমিক জ্যামিতি	নলাকার	নলাকার + milled বৈশিষ্ট্য	প্রিজম্যাটিক / জটিল পৃষ্ঠতল
টার্নিং অপারেশন	চমৎকার	চমৎকার	লিমিটেড
মিলিং অপারেশন	লিমিটেড	চমৎকার	চমৎকার
ক্রস গর্ত	লিমিটেড	চমৎকার	চমৎকার
বন্ধ-কেন্দ্রের বৈশিষ্ট্য	লিমিটেড	চমৎকার	চমৎকার
থ্রেড	চমৎকার	চমৎকার	ভাল
সাধারণ অংশ	খাদ, পিন, বুশিং	জিনিসপত্র, ভালভ অংশ, সংযোগকারী, জটিল shafts	প্লেট, বন্ধনী, হাউজিং
একাধিক সেটআপ	প্রায়শই জটিল বৈশিষ্ট্যগুলির জন্য প্রয়োজনীয়	কম সেটআপ	প্রায়ই ঘূর্ণন বৈশিষ্ট্য জন্য প্রয়োজন
সেরা সুবিধা	দক্ষ নলাকার যন্ত্র	কম সেটআপে জটিল অংশ	নমনীয় মাল্টি-ফেস মেশিনিং



কখন সিএনসি টার্ন-মিল বেছে নেবেন

বেছে নিনCNC টার্ন-মিল মেশিনিংযখন আপনার অংশ প্রাথমিকভাবে ঘূর্ণায়মান কিন্তু প্রয়োজনক্রস হোল, স্লট, ফ্ল্যাট, পকেট, অফ-সেন্টার হোল, কীওয়ে বা অন্যান্য মিলিত বৈশিষ্ট্য. এই ক্রিয়াকলাপগুলিকে একত্রিত করা পুনরায় অবস্থান কমাতে পারে, বৈশিষ্ট্যগুলিকে-বিশিষ্ট প্রান্তিককরণে-উন্নত করতে পারে, এবং জটিল উপাদানগুলির উত্পাদনকে সহজ করতে পারে৷



সঠিক সিএনসি মেশিনিং প্রক্রিয়া নির্বাচন করতে সাহায্য প্রয়োজন?
আমাদের আপনার 2D অঙ্কন বা 3D CAD ফাইল পাঠান। আমাদের প্রকৌশলীরা আপনার অংশের জ্যামিতি, সহনশীলতা, উপাদান এবং উত্পাদনের পরিমাণের উপর ভিত্তি করে সবচেয়ে উপযুক্ত মেশিনিং প্রক্রিয়া সুপারিশ করতে পারেন।



একটি জটিল মোড় আছে-মিল পার্ট? আপনার অঙ্কন আমাদের পাঠান

আমরা অংশ জ্যামিতি, উপাদান, এবং প্রয়োগের প্রয়োজনীয়তার সাথে মানানসই সহনশীলতা এবং পৃষ্ঠের ফিনিশ সহ নির্ভুল টার্ন-মিল মেশিনিং প্রদান করি। কঠোর সহনশীলতাগুলি সমালোচনামূলক মাত্রাগুলিতে প্রয়োগ করা যেতে পারে, যখন কার্যকরী এবং প্রসাধনী প্রয়োজনীয়তাগুলি পূরণ করার জন্য বিভিন্ন মেশিনিং এবং ফিনিশিং বিকল্প উপলব্ধ।



টার্ন-মিল মেশিনিং টলারেন্স

গুণমান আইটেম	সাধারণ ক্ষমতা
স্ট্যান্ডার্ড ডাইমেনশনাল টলারেন্স	±0.05 মিমি
স্পষ্টতা মাত্রিক সহনশীলতা	±0.01–0.02 মিমি
গর্ত ব্যাস সহনশীলতা	±0.01–0.02 মিমি
খাদ ব্যাস সহনশীলতা	±0.01–0.02 মিমি
অবস্থান সহনশীলতা	0.02 মিমি পর্যন্ত
পৃষ্ঠের রুক্ষতা	Ra 0.8–3.2 μm
সূক্ষ্ম মেশিন সমাপ্তি	Ra 0.4 μm পর্যন্ত*
থ্রেড সহনশীলতা	নির্দিষ্ট থ্রেড মান অনুযায়ী
এজ / চেম্ফার	অঙ্কন প্রয়োজনীয়তা অনুযায়ী



সারফেস ফিনিশ অপশন

Machined হিসাবে- স্ট্যান্ডার্ড CNC মেশিনযুক্ত পৃষ্ঠ

পলিশিং- মসৃণ এবং আরও অভিন্ন চেহারা

ব্রাশিং- দিকনির্দেশক পৃষ্ঠের টেক্সচার

অ্যানোডাইজিং- অ্যালুমিনিয়ামের জন্য জারা এবং পরিধান সুরক্ষা

ইলেক্ট্রোলেস নিকেল কলাই- উন্নত কঠোরতা এবং জারা প্রতিরোধের

কালো অক্সাইড- ইস্পাত উপাদানগুলির জন্য প্রতিরক্ষামূলক ফিনিস

দস্তা কলাই- ইস্পাত অংশগুলির জন্য জারা সুরক্ষা



প্রতিটি মোড়-মিলের অংশ অনুমোদিত অঙ্কন এবং নির্দিষ্ট মানের প্রয়োজনীয়তার বিপরীতে পরিদর্শন করা হয়। পরিদর্শন কভারউপাদান, মাত্রা, সহনশীলতা, থ্রেড, পৃষ্ঠ ফিনিস, এবং সমালোচনামূলক জ্যামিতিক বৈশিষ্ট্যপ্রোটোটাইপ থেকে উত্পাদন পর্যন্ত সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করতে।

মান নিয়ন্ত্রণ আইটেম	পরিদর্শন পদ্ধতি	সাধারণ সরঞ্জাম
উপাদান যাচাই	উপাদান গ্রেড এবং সার্টিফিকেট যাচাই	উপাদান সার্টিফিকেট / PMI
মাত্রিক পরিদর্শন	ব্যাস, দৈর্ঘ্য, বেধ পরিমাপ	ক্যালিপার, মাইক্রোমিটার
গর্ত এবং বোর পরিদর্শন	বোরের ব্যাস এবং গভীরতা যাচাই	বোর গেজ, পিন গেজ
থ্রেড পরিদর্শন	অভ্যন্তরীণ এবং বহিরাগত থ্রেড যাচাইকরণ	থ্রেড গেজ
জ্যামিতিক সহনশীলতা	অবস্থান, ঘনত্ব, লম্বতা	সিএমএম
পৃষ্ঠের রুক্ষতা	রা পরিমাপ	সারফেস রুক্ষতা পরীক্ষক
ভিজ্যুয়াল পরিদর্শন	Burrs, scratches, dents, পৃষ্ঠের ত্রুটি	ভিজ্যুয়াল পরিদর্শন
চূড়ান্ত পরিদর্শন	অঙ্কন বিরুদ্ধে সম্পূর্ণ মাত্রিক চেক	সিএমএম/পরিদর্শন প্রতিবেদন



নির্দিষ্ট পরিদর্শন প্রয়োজনীয়তা প্রয়োজন? আপনার RFQ এর সাথে আপনার অঙ্কন এবং মানের স্পেসিফিকেশন পাঠান।



আপনার আবেদনের জন্য একটি টার্ন-মিল পার্ট আছে? একটি মেশিনিং পর্যালোচনা এবং উদ্ধৃতির জন্য আমাদের আপনার 2D অঙ্কন বা 3D CAD ফাইল পাঠান।



সিএনসি টার্ন চয়ন করুন{0}}মিল যখন আপনার অংশে থাকে:

01 - প্রাথমিকভাবে নলাকার জ্যামিতি
শ্যাফ্ট, পিন, বুশিং, ফিটিং এবং অন্যান্য ঘূর্ণন উপাদানগুলির জন্য আদর্শ।



02 - ক্রস বা অফ-কেন্দ্রের গর্ত
উপযুক্ত যখন রেডিয়াল গর্ত বা বিভিন্ন অবস্থানে গর্ত একটি বাঁক উপাদান উপর মেশিন করা প্রয়োজন.



03 - মিলড ফ্ল্যাট, স্লট বা কীওয়ে
টার্ন{0}}মিল মেশিন অন্য মেশিনে অংশ স্থানান্তর না করেই ফ্ল্যাট, স্লট, কীওয়ে এবং অন্যান্য মিলিং বৈশিষ্ট্য যোগ করতে পারে।



04 - একাধিক থ্রেড এবং বৈশিষ্ট্য
অভ্যন্তরীণ/বাহ্যিক থ্রেড, খাঁজ, গর্ত, এবং milled পৃষ্ঠের প্রয়োজন উপাদানগুলির জন্য উপযুক্ত।



05 - একাধিক ওরিয়েন্টেশনে জটিল বৈশিষ্ট্য
যখন বেশ কিছু বৈশিষ্ট্য তাদের অবস্থানগত সম্পর্ক বজায় রাখার সময় বিভিন্ন দিক থেকে মেশিন করার প্রয়োজন হয় তখন দরকারী।



06 - কম সেটআপ পছন্দ করা হয়৷
ক্রিয়াকলাপগুলিকে একত্রিত করা ওয়ার্কপিস পুনঃস্থাপন, পরিচালনার সময়, এবং সম্ভাব্য সেটআপ সংক্রান্ত ত্রুটি- কমাতে পারে।



টার্ন-মিল বিশেষভাবে মূল্যবান যখন:

শুধুমাত্র বাঁক →অংশটি বেশিরভাগ সাধারণ বৈশিষ্ট্য সহ নলাকার।
মিলিং শুধুমাত্র →অংশটি প্রাথমিকভাবে প্রিজম্যাটিক বা ব্লক-আকৃতির।
টার্ন-মিল →অংশ একত্রিত হয়নলাকার জ্যামিতি + জটিল মিলযুক্ত বৈশিষ্ট্য.



টার্ন-মিল মেশিনিং আপনার অংশের জন্য উপযুক্ত কিনা তা নিশ্চিত নন? একটি মেশিনিং সুপারিশের জন্য আমাদের আপনার অঙ্কন বা 3D CAD ফাইল পাঠান।









আমরা যথাযথ প্যাকেজিং পদ্ধতি ব্যবহার করি যাতে সূক্ষ্ম টার্ন-মিল মেশিনের যন্ত্রাংশ থেকে রক্ষা করা যায়স্ক্র্যাচ, প্রভাব, দূষণ এবং আর্দ্রতাস্টোরেজ এবং পরিবহনের সময়। লিড সময় অংশ জটিলতা, উপাদান প্রাপ্যতা, পৃষ্ঠ চিকিত্সা, পরিদর্শন প্রয়োজনীয়তা, এবং অর্ডার পরিমাণ উপর নির্ভর করে।



প্যাকেজিং বিকল্প

ব্যক্তিগত সুরক্ষা
যোগাযোগের ক্ষতি রোধ করতে ছোট এবং নির্ভুল অংশগুলি পৃথকভাবে মোড়ানো বা আলাদা করা যেতে পারে।

বাল্ক প্যাকেজিং
আংশিক-থেকে-আংশিক সংঘর্ষ রোধ করতে ব্যবহৃত প্রতিরক্ষামূলক উপকরণ সহ, বড় উত্পাদন পরিমাণের জন্য উপযুক্ত।

কাস্টম প্যাকেজিং
প্যাকেজিং অংশ আকার, ওজন, আকৃতি, এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

রপ্তানি প্যাকেজিং
অংশগুলি আন্তর্জাতিক পরিবহনের জন্য চাঙ্গা শক্ত কাগজ, কাঠের কেস বা প্যালেটগুলিতে প্যাক করা যেতে পারে।



সাধারণত লিড টাইম

অর্ডারের ধরন	সাধারণত লিড টাইম
প্রোটোটাইপ / নমুনা	7-15 ব্যবসায়িক দিন
ছোট ব্যাচ	10-20 ব্যবসায়িক দিন
উৎপাদন আদেশ	15-30 ব্যবসায়িক দিন
কাস্টম পৃষ্ঠ চিকিত্সা	+3–১০ কার্যদিবস

লিড সময় অনুমান এবং উপাদান প্রাপ্যতা, অংশ জটিলতা, পরিমাণ, পৃষ্ঠ চিকিত্সা, এবং পরিদর্শন প্রয়োজনীয়তা উপর নির্ভর করে পরিবর্তিত হতে পারে.



একটি নির্দিষ্ট ডেলিভারি তারিখ প্রয়োজন? একটি উত্পাদন সময়সূচীর জন্য আপনার অঙ্কন, পরিমাণ, উপাদান, এবং প্রয়োজনীয় ফিনিস পাঠান।



1. CNC টার্ন-মিল মেশিনিং কি?

CNC টার্ন-মিল মেশিনিং একটি CNC মেশিনে টার্নিং এবং মিলিং অপারেশনকে একত্রিত করে। এটি নলাকার বৈশিষ্ট্যগুলির পাশাপাশি গর্ত, স্লট, ফ্ল্যাট, থ্রেড এবং অন্যান্য মিলযুক্ত বৈশিষ্ট্যগুলির জন্য উপযুক্ত।



2. CNC টার্ন-মিল মেশিনিংয়ের জন্য কোন অংশগুলি উপযুক্ত?

সাধারণ অংশগুলির মধ্যে রয়েছে জটিল শ্যাফ্ট, পিন, বুশিং, হাতা, ফিটিংস, ভালভ উপাদান, সংযোগকারী এবং কাপলিং উপাদান যার জন্য টার্নিং এবং মিলিং উভয় অপারেশন প্রয়োজন।



3. কোন উপকরণ আপনি CNC চালু করতে পারেন?

আমরা অ্যালুমিনিয়াম, স্টেইনলেস স্টিল, কার্বন ইস্পাত, খাদ ইস্পাত, পিতল, তামা এবং টাইটানিয়াম সহ সাধারণ ধাতুগুলিকে মেশিন করতে পারি। নির্দিষ্ট উপাদান গ্রেড আপনার অঙ্কন এবং প্রয়োজনীয়তা অনুযায়ী প্রক্রিয়া করা যেতে পারে.



4. CNC টার্নিং এবং টার্ন-মিল মেশিনিং এর মধ্যে পার্থক্য কি?

CNC টার্নিং প্রাথমিকভাবে ঘূর্ণন অংশের জন্য ব্যবহৃত হয়, যখন টার্ন-মিল মেশিনিং মিলিং, ড্রিলিং, ট্যাপিং এবং অন্যান্য ক্রিয়াকলাপের সাথে টার্নিংকে একত্রিত করে। টার্ন-মিল মেশিনিং একাধিক গৌণ বৈশিষ্ট্য সহ জটিল ঘূর্ণন অংশগুলির জন্য আরও উপযুক্ত।



5. CNC টার্ন-মিল মেশিনিং কি সহনশীলতা অর্জন করতে পারে?

সাধারণ মাত্রিক সহনশীলতা পৌঁছাতে পারে±0.01–0.02 মিমিনির্বাচিত বৈশিষ্ট্যের জন্য। অর্জনযোগ্য সহনশীলতা উপাদান, অংশ জ্যামিতি, বৈশিষ্ট্য আকার, মেশিন কনফিগারেশন, এবং অঙ্কন প্রয়োজনীয়তা উপর নির্ভর করে।



6. আপনি কি মেশিনের গর্ত এবং অফ{1}}কেন্দ্রের গর্তগুলি অতিক্রম করতে পারেন?

হ্যাঁ। টার্ন-মিল মেশিনিং রেডিয়াল, ক্রস, এবং অফ-সেন্টার হোল তৈরি করতে পারে সেইসাথে স্লট, ফ্ল্যাট, কীওয়ে এবং চালু হওয়া উপাদানগুলিতে অন্যান্য বৈশিষ্ট্য তৈরি করতে পারে।



7. আপনি প্রোটোটাইপ এবং ছোট ব্যাচ উত্পাদন করতে পারেন?

হ্যাঁ। CNC টার্ন-মিল মেশিনিং এর জন্য ব্যবহার করা যেতে পারেপ্রোটোটাইপ, কম- ভলিউম উৎপাদন, এবং বড় উৎপাদন চলে. উত্পাদন পরিমাণ অংশ জটিলতা এবং প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে মূল্যায়ন করা হয়.



8. আপনি কোন ফাইল ফরম্যাট গ্রহণ করেন?

আমরা সাধারণত সঙ্গে কাজSTEP, STP, IGES, X_T, DWG, DXF, এবং PDFফাইল সঠিক উদ্ধৃতি এবং উৎপাদনের জন্য একটি 3D CAD মডেল এবং একটি মাত্রাযুক্ত 2D অঙ্কন পছন্দ করা হয়।



9. আপনি পরিদর্শন রিপোর্ট প্রদান করতে পারেন?

হ্যাঁ। প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, পরিদর্শন ডকুমেন্টেশন অন্তর্ভুক্ত করতে পারেমাত্রিক পরিদর্শন রিপোর্ট, সিএমএম রিপোর্ট, উপাদান সার্টিফিকেট, পৃষ্ঠের রুক্ষতা রিপোর্ট, এবং চূড়ান্ত পরিদর্শন রিপোর্ট.



10. আমি কিভাবে একটি CNC টার্ন-মিল মেশিনিং কোট পেতে পারি?

আমাদের পাঠান আপনার2D অঙ্কন বা 3D CAD ফাইল, উপাদান, পরিমাণ, পৃষ্ঠ ফিনিস, সহনশীলতা প্রয়োজনীয়তা, এবং প্রত্যাশিত ডেলিভারি তারিখ সহ। তারপরে আমরা অংশটি পর্যালোচনা করতে পারি এবং একটি উদ্ধৃতি এবং আনুমানিক সীসা সময় প্রদান করতে পারি।
