5 অক্ষ CNC মেশিন যন্ত্রাংশ

5-অক্ষ CNC মেশিনিং একাধিক অক্ষ বরাবর কাটিং টুলের একযোগে চলাচলের অনুমতি দেয়, এটি মেশিনে সম্ভব করে তোলেজটিল জ্যামিতি, একাধিক পৃষ্ঠতল, কোণীয় বৈশিষ্ট্য, এবং কম সেটআপে এলাকায় পৌঁছানো কঠিন--. এটি নির্ভুলতা উন্নত করতে, সেটআপের সময় কমাতে এবং জটিল CNC মেশিনযুক্ত অংশগুলি আরও দক্ষতার সাথে উত্পাদন করতে সহায়তা করে।

সুবিধা	বর্ণনা
জটিল জ্যামিতি	মেশিনের জটিল 3D কনট্যুর, বাঁকা পৃষ্ঠ, গভীর গহ্বর, আন্ডারকাট এবং অন্যান্য জ্যামিতি যা 3-অক্ষের মেশিনিং দিয়ে তৈরি করা কঠিন।
একাধিক-সারফেস মেশিনিং	একটি একক সেটআপে একটি অংশের একাধিক মুখ অ্যাক্সেস করুন, রিপজিশনিং এবং অতিরিক্ত ফিক্সচারের প্রয়োজনীয়তা হ্রাস করে।
উচ্চতর অবস্থানগত নির্ভুলতা	কম সেটআপগুলি রিপজিশনিং ত্রুটিগুলি কমাতে এবং মেশিনযুক্ত বৈশিষ্ট্যগুলির মধ্যে অবস্থানগত সম্পর্ক উন্নত করতে সহায়তা করে।
কম সেটআপ সময়	কম সেটআপ সহ মেশিনের একাধিক বৈশিষ্ট্য এবং সারফেস, জটিল অংশগুলির জন্য উত্পাদন সময় কমাতে সহায়তা করে।
ভালো সারফেস ফিনিশ	ক্রমাগত সরঞ্জাম অভিযোজন জটিল বাঁকা পৃষ্ঠগুলিতে আরও সামঞ্জস্যপূর্ণ কাটিয়া অবস্থা বজায় রাখতে এবং দৃশ্যমান সরঞ্জামের চিহ্নগুলি হ্রাস করতে সহায়তা করে।
খরচ-জটিল অংশের জন্য কার্যকর	যদিও 5-অক্ষ মেশিনে মেশিন এবং প্রোগ্রামিং খরচ বেশি হতে পারে, কম সেটআপ এবং কম সেকেন্ডারি অপারেশনগুলি জটিল অংশগুলির জন্য এটিকে আরও লাভজনক করে তুলতে পারে।



জন্য সেরা উপযুক্ত

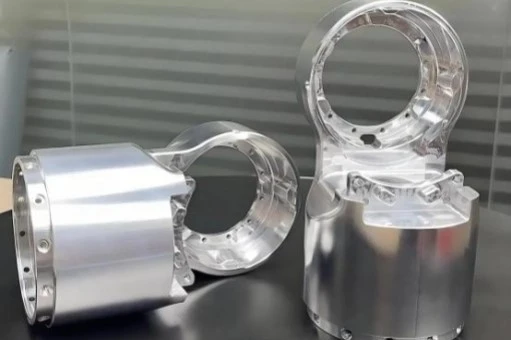

জটিল আবাসন · মহাকাশ উপাদান · রোবোটিক্স যন্ত্রাংশ · ইম্পেলার · ম্যানিফোল্ডস · যথার্থ ফিক্সচার · চিকিৎসা উপাদান · কাস্টম মেশিনের উপাদান



একটি জটিল অংশ আছে যা 3-অক্ষ CNC দিয়ে মেশিন করা কঠিন? একটি 5-অক্ষ CNC উদ্ধৃতির জন্য আপনার CAD অঙ্কন আপলোড করুন →



আমাদের 5-অক্ষ CNC মেশিনিং পরিষেবার জন্য ডিজাইন করা হয়েছেজটিল, বহু-পার্শ্বযুক্ত, এবং আঁট-সহনশীলতা উপাদান, প্রোটোটাইপ ডেভেলপমেন্ট, কম- ভলিউম প্রোডাকশন, এবং রিপিট অর্ডার।

স্পেসিফিকেশন	5-অক্ষ CNC মেশিনিং ক্ষমতা
মেশিনিং প্রক্রিয়া	3+2 অক্ষ এবং একযোগে 5-অক্ষ CNC মেশিনিং
সর্বাধিক অংশ আকার	পর্যন্ত800 × 500 × 500 মিমি
সর্বোচ্চ অংশ ওজন	পর্যন্ত500 কেজি
মেশিনিং সহনশীলতা	পর্যন্ত±0.01 মিমি
সাধারণ সহনশীলতা	±0.02 মিমি
অবস্থান নির্ভুলতা	পর্যন্ত±0.005 মিমি
পৃষ্ঠের রুক্ষতা	নিচেRa 0.8 μm
ন্যূনতম গর্ত ব্যাস	Ø0.5 মিমি
ন্যূনতম প্রাচীর বেধ	0.5 মিমিউপাদান এবং জ্যামিতির উপর নির্ভর করে
গর্ত ব্যাস পরিসীমা	Ø0.5-100 মিমি
থ্রেড প্রকার	মেট্রিক, UNC, UNF, NPT এবং কাস্টম থ্রেড
মেশিন বৈশিষ্ট্য	3D কনট্যুর, কোণীয় গর্ত, আন্ডারকাট, গভীর গহ্বর, বাঁকা পৃষ্ঠ এবং বহু{1}} পার্শ্বযুক্ত বৈশিষ্ট্য
উপকরণ	অ্যালুমিনিয়াম, স্টেইনলেস স্টিল, কার্বন ইস্পাত, খাদ ইস্পাত, পিতল, তামা, টাইটানিয়াম এবং ইঞ্জিনিয়ারিং প্লাস্টিক
উৎপাদন ভলিউম	প্রোটোটাইপ, 1-100 পিসি, 100-1,000 পিসি এবং উত্পাদন চলে
CAD ফরম্যাট	STEP, STP, IGES, X_T, DWG, DXF এবং PDF
পরিদর্শন	সিএমএম, মাইক্রোমিটার, ক্যালিপার, উচ্চতা গেজ, থ্রেড গেজ এবং পৃষ্ঠের রুক্ষতা পরীক্ষা
সারফেস ফিনিশ	অ্যানোডাইজিং, পাউডার লেপ, ইলেক্ট্রোলেস নিকেল প্লেটিং, পলিশিং, ব্রাশিং এবং প্যাসিভেশন
কাস্টমাইজেশন	OEM / ODM / কাস্টম CNC মেশিনিং

প্রকৃত অর্জনযোগ্য সহনশীলতা, পৃষ্ঠের সমাপ্তি, ন্যূনতম বৈশিষ্ট্যের আকার এবং সর্বাধিক অংশের মাত্রা উপাদান, অংশ জ্যামিতি, টুলিং, মেশিন কনফিগারেশন এবং অঙ্কন প্রয়োজনীয়তার উপর নির্ভর করে।



মেশিনে একটি জটিল উপাদান আছে? একটি 5-অক্ষ CNC উদ্ধৃতির জন্য আপনার CAD অঙ্কন আপলোড করুন →



সঠিক সিএনসি মেশিনিং প্রক্রিয়া নির্বাচন করা নির্ভর করেঅংশ জ্যামিতি, মেশিনিং পৃষ্ঠের সংখ্যা, ঘূর্ণন বৈশিষ্ট্য, সহনশীলতা প্রয়োজনীয়তা, এবং উত্পাদন পরিমাণ. আপনার অংশের জন্য সবচেয়ে উপযুক্ত প্রক্রিয়া সনাক্ত করতে নীচের তুলনা ব্যবহার করুন।

ফ্যাক্টর	5-অক্ষ CNC মেশিনিং	3-অক্ষ CNC মিলিং	সিএনসি টার্নিং
অংশ জ্যামিতি	জটিল 3D জ্যামিতি	সহজ থেকে মাঝারি জটিল	নলাকার বা ঘূর্ণায়মান
মেশিনিং পৃষ্ঠতল	একাধিক পৃষ্ঠতল	প্রধানত 3-অক্ষ অ্যাক্সেসযোগ্য পৃষ্ঠতল	প্রাথমিকভাবে OD/ID পৃষ্ঠতল
জটিল বক্ররেখা	চমৎকার	লিমিটেড	উপযুক্ত নয়
কোণীয় বৈশিষ্ট্য	চমৎকার	অতিরিক্ত সেটআপ প্রয়োজন	লিমিটেড
আন্ডারকাট	চমৎকার	লিমিটেড	লিমিটেড
সাধারণ অংশ	হাউজিং, ইম্পেলার, ম্যানিফোল্ড, মহাকাশের অংশ	প্লেট, বন্ধনী, ব্লক, ফিক্সচার	খাদ, পিন, বুশিং, হাতা
সেটআপের সংখ্যা	কম	মাল্টি-পার্শ্বযুক্ত অংশগুলির জন্য আরও	সাধারণত কম
জন্য সেরা	জটিল, বহু-পার্শ্বযুক্ত অংশ	প্রিজম্যাটিক অংশ	গোলাকার অংশ
সাধারণ উৎপাদন	প্রোটোটাইপ থেকে উত্পাদন	প্রোটোটাইপ থেকে উত্পাদন	প্রোটোটাইপ থেকে উত্পাদন



কোন প্রক্রিয়া আপনার অংশ জন্য সঠিক?

5-অক্ষ CNC চয়ন করুন→ জটিল জ্যামিতি, একাধিক মেশিনিং সারফেস, কৌণিক ছিদ্র, আন্ডারকাট, বা আঁটসাঁট অবস্থানগত প্রয়োজনীয়তা।

3-অক্ষ CNC মিলিং চয়ন করুন→ ফ্ল্যাট, প্রিজম্যাটিক, বা অপেক্ষাকৃত সহজ অংশ যা কম দিক থেকে দক্ষতার সাথে মেশিন করা যায়।

সিএনসি টার্নিং নির্বাচন করুন→ শ্যাফ্ট, পিন, বুশিং, হাতা, এবং অন্যান্য প্রাথমিকভাবে নলাকার উপাদান।



নিশ্চিত নন কোন সিএনসি প্রক্রিয়া আপনার অংশে ফিট করে?
আপনার CAD অঙ্কন আপলোড করুন - আমরা সঠিক মেশিনিং প্রক্রিয়ার সুপারিশ করব →



আমরা বিস্তৃত পরিসরের জন্য 5-অক্ষ CNC মেশিনিং প্রদান করিধাতু এবং প্রকৌশল প্লাস্টিক, শক্তি, ওজন, জারা প্রতিরোধের, তাপ কর্মক্ষমতা, এবং প্রয়োগের প্রয়োজনীয়তা অনুযায়ী উপাদানের গ্রেড নির্বাচন করা হয়।





প্রতিটি 5-অক্ষের CNC মেশিনযুক্ত অংশের বিরুদ্ধে পরিদর্শন করা হয়অনুমোদিত অঙ্কন, উপাদান প্রয়োজনীয়তা, মাত্রিক সহনশীলতা, এবং পৃষ্ঠ ফিনিস নির্দিষ্টকরণচালানের আগে।

মান নিয়ন্ত্রণ আইটেম	পরিদর্শন পদ্ধতি
উপাদান যাচাই	উপাদান গ্রেড এবং MTC যাচাইকরণ
মাত্রিক পরিদর্শন	ক্যালিপার, মাইক্রোমিটার এবং উচ্চতা পরিমাপক
সমালোচনামূলক মাত্রা	সিএমএম পরিদর্শন
জ্যামিতিক সহনশীলতা	CMM এবং নির্ভুলতা পরিমাপক
গর্ত এবং থ্রেড পরিদর্শন	পিন গেজ এবং থ্রেড গেজ
পৃষ্ঠের রুক্ষতা	পৃষ্ঠের রুক্ষতা পরীক্ষক
ভিজ্যুয়াল পরিদর্শন	সারফেস, বুর এবং মেশিনিং ত্রুটি পরিদর্শন
চূড়ান্ত পরিদর্শন	অর্ডার প্রয়োজনীয়তার উপর ভিত্তি করে 100% বা নমুনা পরিদর্শন
পরিদর্শন রিপোর্ট	অনুরোধের ভিত্তিতে মাত্রিক পরিদর্শন প্রতিবেদন প্রদান করা হয়েছে



একটি 5-অক্ষ CNC মেশিনযুক্ত অংশের খরচ নির্ভর করেঅংশ জটিলতা, উপাদান, মেশিন সময়, সহনশীলতা, পৃষ্ঠ ফিনিস, এবং অর্ডার পরিমাণ. আমরা একটি প্রকল্প-নির্দিষ্ট উদ্ধৃতি প্রদানের জন্য আপনার CAD অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তাগুলি মূল্যায়ন করি৷

খরচ ফ্যাক্টর	কিভাবে এটা খরচ প্রভাবিত করে
অংশ জটিলতা	জটিল কনট্যুর, আন্ডারকাট, গভীর গহ্বর এবং বহু{0}} পার্শ্বযুক্ত বৈশিষ্ট্যগুলির জন্য আরও প্রোগ্রামিং এবং মেশিনিং সময় প্রয়োজন।
উপাদান	স্টেইনলেস স্টীল এবং টাইটানিয়ামের মতো মেশিনের জন্য কঠিন-সাধারণত আরও বেশি সময় এবং বিশেষ টুলিংয়ের প্রয়োজন হয়।
পার্ট সাইজ	বড় বা ভারী অংশগুলির জন্য বড় মেশিন, আরও সেটআপ এবং দীর্ঘ মেশিনিং চক্রের প্রয়োজন হতে পারে।
সহনশীলতা	কঠোর সহনশীলতার জন্য অতিরিক্ত যন্ত্র, পরিদর্শন এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন।
সারফেস ফিনিশ	পলিশিং, গ্রাইন্ডিং, অ্যানোডাইজিং, প্লেটিং এবং অন্যান্য ফিনিশিং প্রক্রিয়া মোট খরচ যোগ করে।
উৎপাদন পরিমাণ	বেশি পরিমাণে প্রোগ্রামিং, সেটআপ এবং টুলিং খরচ আরও অংশে ছড়িয়ে দিয়ে ইউনিট খরচ কমাতে পারে।
টুলিং এবং প্রোগ্রামিং	জটিল টুলপাথ, বিশেষ কাটার, এবং কাস্টম ফিক্সচার প্রাথমিক সেটআপ খরচ বাড়াতে পারে।
পরিদর্শন প্রয়োজনীয়তা	CMM পরিদর্শন, বিশদ প্রতিবেদন, এবং তৃতীয়-পক্ষের পরিদর্শন চূড়ান্ত উদ্ধৃতিকে প্রভাবিত করতে পারে।



উদ্ধৃত করার জন্য একটি 5-অক্ষ অংশ আছে? আপনার CAD অঙ্কন আপলোড করুন এবং একটি কাস্টম উদ্ধৃতি পান →





প্যাকেজিং

স্ট্যান্ডার্ড: PE ব্যাগ + বুদবুদ মোড়ানো + শক্ত কাগজ

কাস্টম: EPE ফোম সন্নিবেশ, কাস্টম-প্রতি অংশ জ্যামিতি ডিজাইন করা হয়েছে

ভারী/বড় অংশের জন্য-গ্রেডের কাঠের ক্রেট রপ্তানি করুন

অনুরোধে ইলেকট্রনিক উপাদানগুলির জন্য অ্যান্টি-স্ট্যাটিক প্যাকেজিং৷

অংশ নম্বর, পরিমাণ এবং PO নম্বর সহ লেবেলযুক্ত সমস্ত প্যাকেজ৷



সীসা সময়

প্রোটোটাইপ: 7-10 কার্যদিবস

কম ভলিউম (50-500 পিসি): 10-15 কার্যদিবস

উৎপাদন (1,000+ পিসি): 15-25 কার্যদিবস

দ্রুত পরিষেবা (3-5 দিন) উপলব্ধ - বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন



প্রশ্ন: 5-অক্ষ CNC মেশিনিং কি?
A: 5-অক্ষ CNC মেশিনিং হল একটি উৎপাদন প্রক্রিয়া যেখানে কাটিং টুলটি একই সাথে পাঁচটি অক্ষ (X, Y, Z, A, B) বরাবর চলে, জটিল অংশগুলিকে উচ্চ নির্ভুলতার সাথে একক সেটআপে মেশিন করার অনুমতি দেয়।



প্রশ্ন: 5-অক্ষ সিএনসি মেশিনযুক্ত অংশগুলির জন্য কী উপকরণ ব্যবহার করা যেতে পারে?
A: অ্যালুমিনিয়াম (6061, 7075, 2024), স্টেইনলেস স্টিল (303, 304, 316, 17-4PH), টাইটানিয়াম (Ti-6Al-4V), পিতল, তামা, টুল স্টিল (D2, H13), এবং PEEK, Delrin, সহ ইঞ্জিনিয়ারিং প্লাস্টিক।



প্রশ্ন: আপনি কি সহনশীলতা অর্জন করতে পারেন?
উত্তর: আমাদের 5-অক্ষের মেশিনগুলি ±0.005mm (±0.0002") সহনশীলতা অর্জন করে যার পৃষ্ঠের সমাপ্তি Ra 0.8μm পর্যন্ত হয়, যা Ra 0.4μm পর্যন্ত পোলিশযোগ্য।



প্রশ্নঃ আপনি কোন ফাইল ফরম্যাট গ্রহণ করেন?
A: STEP, IGES, DXF, SLDPRT, X_T, এবং DWG। 2D অঙ্কনের জন্য, সম্পূর্ণ মাত্রা সহ PDF বা DWG যথেষ্ট।



প্রশ্ন: আপনার সর্বনিম্ন অর্ডার পরিমাণ (MOQ) কি?
উত্তর: কোন কঠোর MOQ নেই। আমরা 1 পিস (প্রোটোটাইপিং) থেকে 100,000+ পিস (বড় উত্পাদন) অর্ডার গ্রহণ করি।



প্রশ্ন: আপনি কি পরিদর্শন রিপোর্ট প্রদান করেন?
উত্তর: হ্যাঁ, প্রতিটি চালানে একটি মাত্রিক পরিদর্শন প্রতিবেদন অন্তর্ভুক্ত থাকে। CMM রিপোর্ট এবং FAI রিপোর্ট অনুরোধের ভিত্তিতে উপলব্ধ।



প্রশ্নঃ আপনার লিড টাইম কতদিন?
উত্তর: প্রোটোটাইপগুলি সাধারণত 7-10 কার্যদিবস নেয়। পরিমাণ এবং জটিলতার উপর নির্ভর করে উৎপাদন আদেশ 15-25 কার্যদিবস লাগে। দ্রুত পরিষেবা (3-5 দিন) উপলব্ধ।



প্রশ্ন: আপনি প্রোটোটাইপিং এবং ভর উত্পাদন উভয় পরিচালনা করতে পারেন?
উঃ হ্যাঁ। আমরা দ্রুত প্রোটোটাইপিং থেকে উচ্চ-ভলিউম প্রোডাকশন পর্যন্ত সম্পূর্ণ-সাইকেল পরিষেবা প্রদান করি, যাতে সমস্ত অর্ডার আকারে সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করা যায়।
